Hochleistungshubmagnet LHP035
44030021

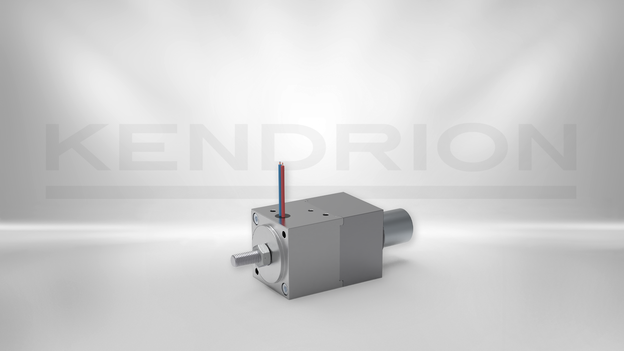

Der LHP035 ist ein quadratischer Hubmagnet in robustem Stahlgehäuse, der sowohl drückend als auch ziehend betätigt werden kann. Generell erfolgt die Hubbewegung von der Hubanfangs- in die Hubendlage. Der Elektromagnet überzeugt in vielfältigen Anwendungen mit kleinstem Platzbedarf bei hohen Kräften. Je nach Einsatzbereich kann der LHP035 optimal konfiguriert werden. Die Serie kann mit unterschiedlichen Einschaltdauern (5, 25, 40 und 100% ED) sowie unterschiedlichen Hubvarianten (5, 10, 15, 20 mm) konfiguriert werden. Für eine erhöhte Schutzart sorgen Stecker (= IP40), Dichtring und Faltenbalg (=IP54). Die Rückstellung kann mittels optionaler integrierter Feder erfolgen. Spezielle Spannungsvarianten sind ebenfalls auf Anfrage verfügbar.Vorteile im Überblick: Hohe Kräfte bei geringem Bauraum Einfache Montage durch quadratische Bauform Kurze Schaltzeiten Verschleissarm, 10. Mio. Schaltzyklen im Dauertest Vielfältige Konfigurationsmöglichkeiten
Technische Details
Beschreibung | Wert |
---|---|
Nennspannung | 24 V |
Einschaltdauer | 100 % |
Leistungsaufnahme | 23.78 W |
Hub | 10 mm |
Anfangskraft | 12.4 N |
Endkraft | 65 N |
Rückstellfeder? | ja |
Abmessungen (Länge, Breite, Höhe) | 60,35,35 mm |
Ausführung | Nein |
Schutzklasse | IP 40 |
Thermische Klasse | F 155 |
Anschluss | Litzen / Kabel |
Magnetgewicht | 450 g |
Ankergewicht | 110 g |
Länge | 35 |
Breite | 35 |
Höhe | 60 |
