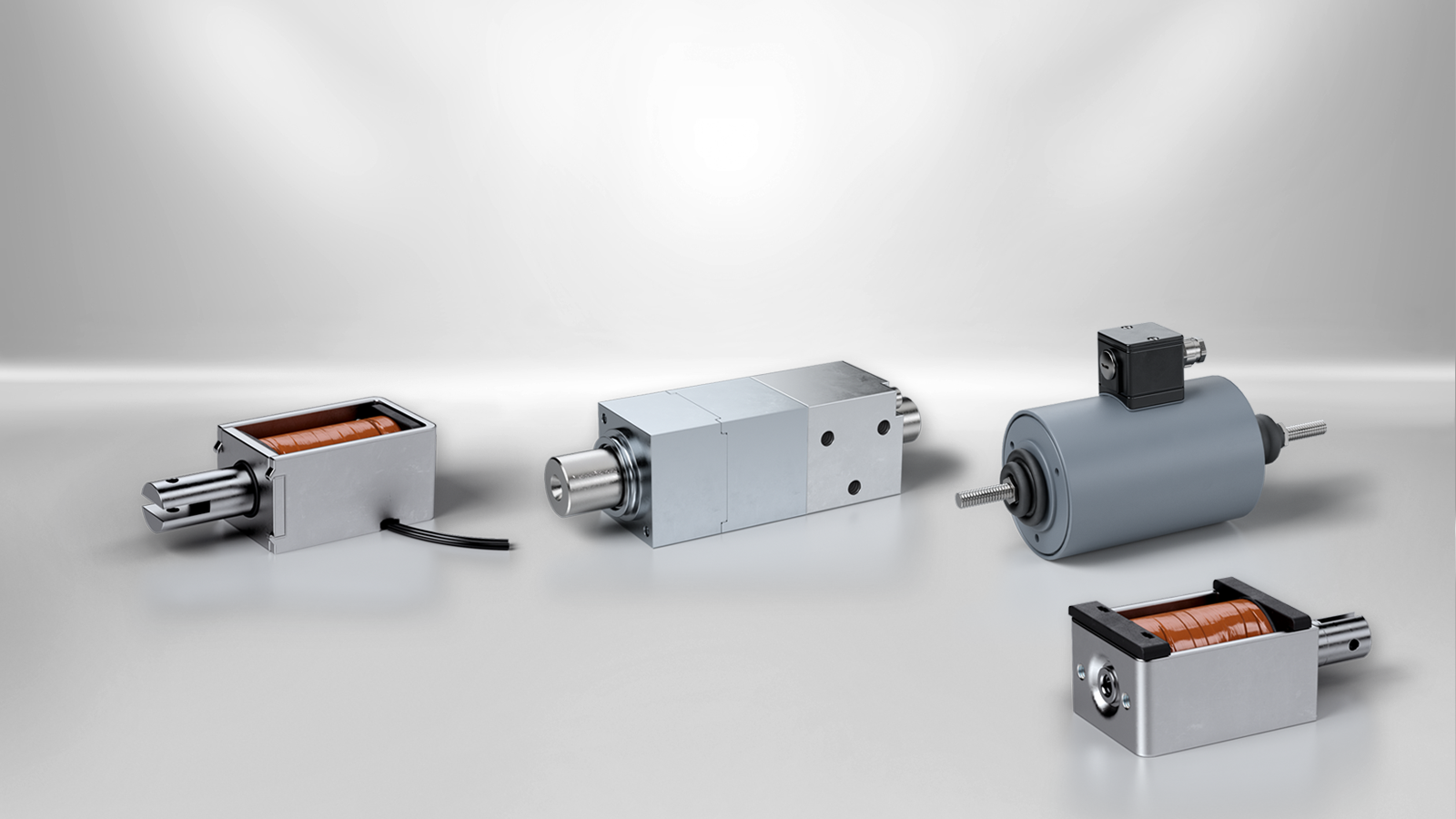

Hubmagnete
Einfachhubmagnete, bistabile Hubmagnete und Hochleistungshubmagnete von Kendrion
Kendrion Hubmagnete entwickeln hohe Kräfte bei kompakten Abmessungen und sind universell einsetzbar. Kendrion bietet eine große Auswahl elektromagnetischer Standardmagnete, die vor allem in Maschinenbau, Medizintechnik, Handlingsautomation, Energietechnik, Luftfahrt und Gerätetechnik Anwendung finden. Sie sind besonders langlebig, zuverlässig und wartungsarm.

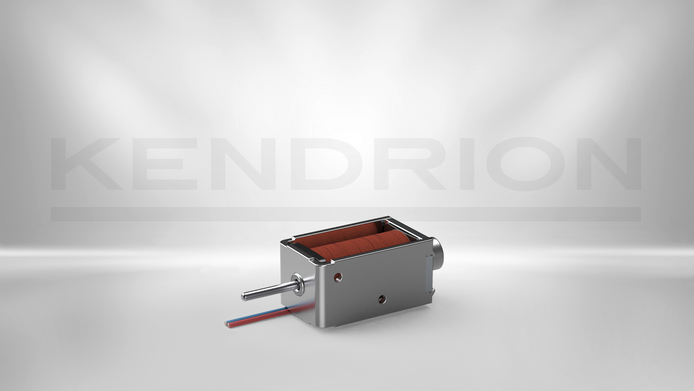

Die Einfachhubmagnete in Stanz-Biege-Technik sind in verschiedenen Ausführungen als Zugmagnet, Stoßmagnet oder Kombimagnet mit integrierter Rückholfeder lieferbar. Sie zeichnen sich durch kurze Schaltzeiten und eine kompakte Bauweise aus.
Bistabile Hubmagnete eignen sich besonders für den Einsatz bei Anforderungen an niedrigen Energiebedarf und für netzunabhängige Anwendungen. Aufgrund des geringen Einbauraumes sind sie vielseitig einsetzbar. Sie können als Verriegelung in transportablen Geräten, Türverriegelungen und Schließeinrichtungen integriert werden.
Die Hochleistungshubmagnete der LHP-Linie sind besonders leistungsstark und robust. Die geschlossene, kompakte Bauweise macht die Linearmagnete besonders widerstandsfähig. Hochleistungshubmagnete werden bevorzugt dort eingesetzt, wo kurze Schaltzeiten und ein hoher Wirkungsgrad vonnöten sind. Die beidseitige wartungsfreie Ankerlagerung ermöglicht Schaltspiele im 2-stelligen Millionenbereich. Sie sind sowohl in zylindrischer, als auch in Vierkant-Bauform erhältlich.
Auf Anfrage sind Sonderausführungen für spezielle Anschlusstechniken oder Applikationen möglich.
Kendrion Hubmagnete waren ehemals unter dem Namen Kuhnke bekannt.
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Einschaltdauer (%)
aufsteigend
absteigend
|
Leistungsaufnahme (W)
aufsteigend
absteigend
|
Hub (mm)
aufsteigend
absteigend
|
Anfangskraft (N)
aufsteigend
absteigend
|
Nennspannung (V)
aufsteigend
absteigend
|
Endkraft (N)
aufsteigend
absteigend
|
Rückstellfeder?
aufsteigend
absteigend
|
Länge
aufsteigend
absteigend
|
Breite
aufsteigend
absteigend
|
Höhe
aufsteigend
absteigend
|
Ausführung
aufsteigend
absteigend
|
Schutzklasse
aufsteigend
absteigend
|
Thermische Klasse
aufsteigend
absteigend
|
Anschluss
aufsteigend
absteigend
|
Magnetgewicht (g)
aufsteigend
absteigend
|
Ankergewicht (g)
aufsteigend
absteigend
|
Besonderheiten
aufsteigend
absteigend
|
Produktlinie
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

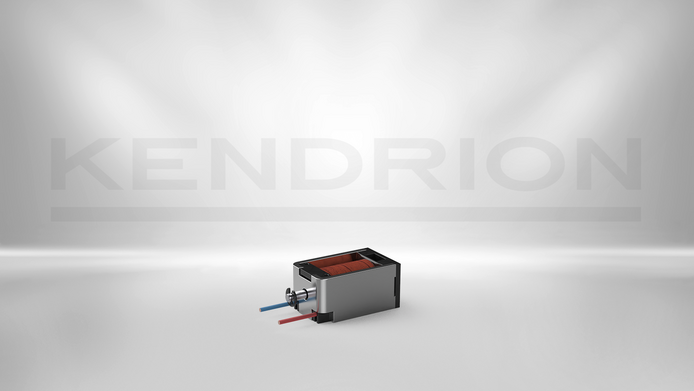

Bistabiler Hubmagnet BI 8
|
BI 8-F-24V DC 15 ED | 15 | 7.2 | 2.5 | 0, 18 | 24 | 3.5 | Ja | 10 | 8 | 16 | Ja | IP 00 | E, 120 | 10 cm Litze | 6 | 1.6 | - | Bistabile Hubmagnete | zum Produkt |
|

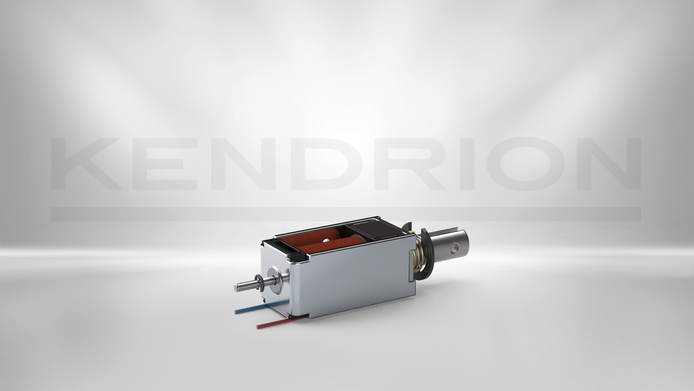

Bistabiler Hubmagnet BI 13
|
BI 13-F-24V DC 25 ED | 25 | 7 | 3 | 1 | 24 | 4 | Ja | 13 | 12 | 26 | Ja | IP 00 | E, 120 | 10 cm Litze | 23 | 6 | - | Bistabile Hubmagnete | zum Produkt |
|

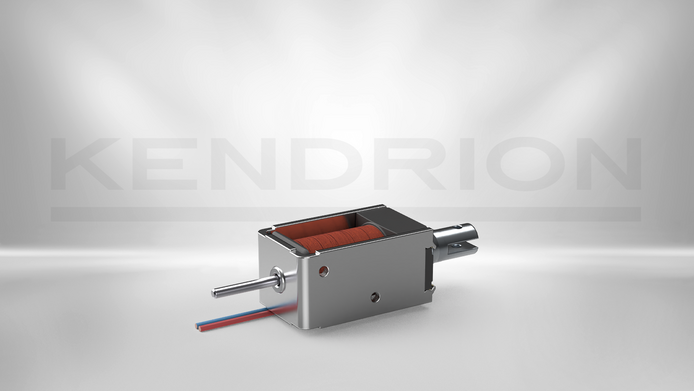

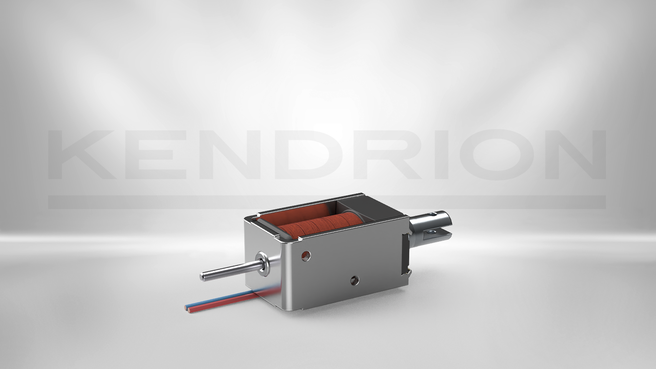

Bistabiler Hubmagnet BI 16
|
BI 16-F-24V DC 10 ED | 10 | 19 | 4 | 5 | 24 | 12 | Ja | 19 | 16 | 31 | Ja | IP 00 | F, 155 | 10 cm Litze | 47 | 14 | - | Bistabile Hubmagnete | zum Produkt |
|

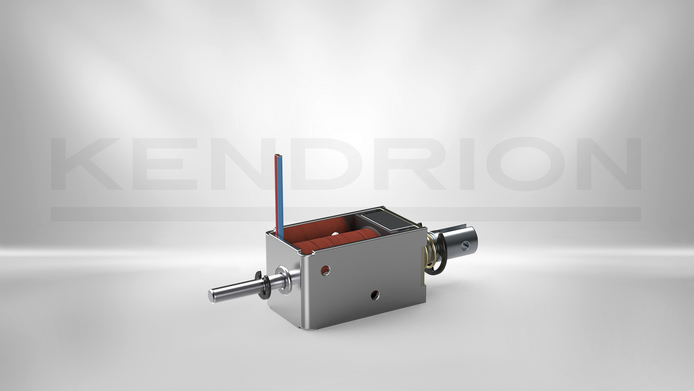

Bistabiler Hubmagnet BI 17
|
BI 17-F-24V DC 25 ED | 25 | 9.5 | 4 | 2, 8 | 24 | 9 | Ja | 17 | 17 | 30 | Ja | IP 00 | E, 120 | 10 cm Litze | 46 | 12 | - | Bistabile Hubmagnete | zum Produkt |
|

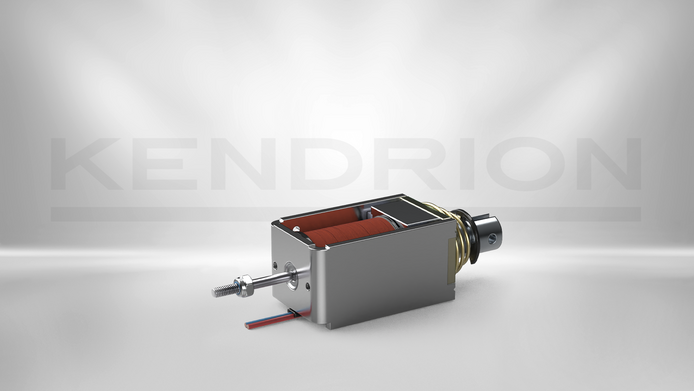

Bistabiler Hubmagnet BI 34
|
BI 34-F-24V DC 25 ED | 25 | 38 | 8 | 12 | 24 | 45 | Ja | 30 | 26 | 49.5 | Ja | IP 00 | B, 130 | 10 cm Litze | 220 | 58 | - | Bistabile Hubmagnete | zum Produkt |
|

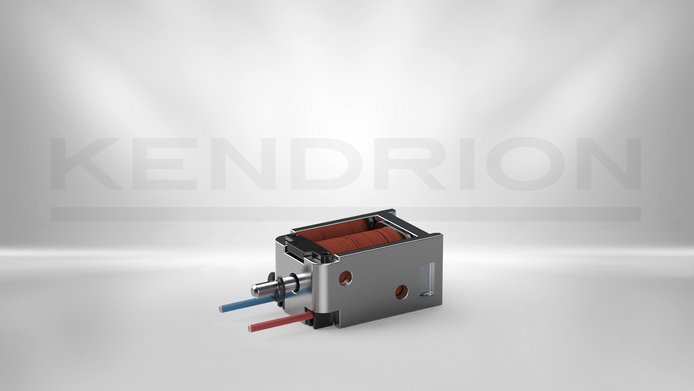

Stanz-Biege-Hubmagnet H08
|
H08F-24V DC 100 ED | 100 | 1.1 | 2 | 0.03 | 24 | 0.25 | Nein | 10 | 8 | 15.5 | Nein | IP 00 | E, 120 | 5 cm Litze | 6 | 1, 6 | - | Einfachhubmagnete | zum Produkt |
|

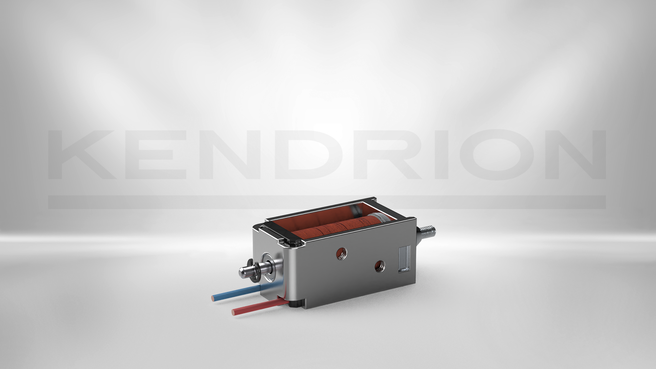

Stanz-Biege-Hubmagnet H09
|
H09F-24V DC 100 ED | 100 | 1.6 | 2 | 0.08 | 24 | 0.7 | Ja | 10.5 | 9.3 | 19.8 | Nein | IP 00 | E, 120 | 5 cm Litze | 6, 3 | 2 | - | Einfachhubmagnete | zum Produkt |
|

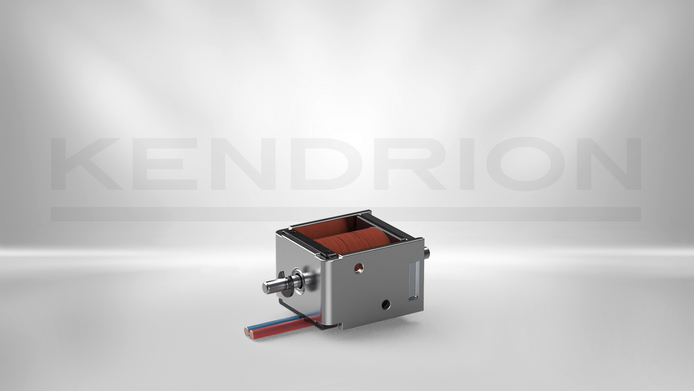

Stanz-Biege-Hubmagnet H12
|
H12F-24V DC 100 ED | 100 | 2.4 | 2 | 0.2 | 24 | 0.3 | Ja | 16 | 13.8 | 18 | Nein | IP 00 | B, 130 | 10 cm Litze | 12 | 2 | - | Einfachhubmagnete | zum Produkt |
|
Stanz-Biege-Hubmagnet H1606
|
H1606-F-24V DC 100 ED | 100 | 3.6 | 4 | 0.5 | 24 | 1 | Nein | 19 | 16 | 31 | Nein | IP 00 | F, 155 | 10 cm Litze | 48 | 14 | - | Einfachhubmagnete | zum Produkt |
|
Stanz-Biege-Hubmagnet H1686
|
H1686-R-F-24V DC 100 ED | 100 | 3.6 | 4 | 0.5 | 24 | 1 | Ja | 19 | 16 | 31 | Nein | IP 00 | F, 155 | 10 cm Litze | 48 | 14 | - | Einfachhubmagnete | zum Produkt |
|

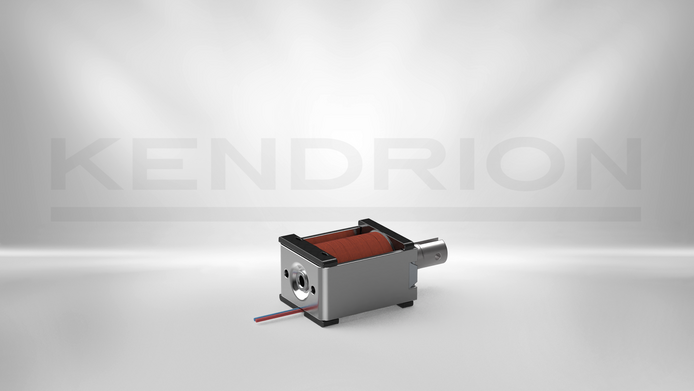

Stanz-Biege-Hubmagnet H2206
|
H2206-F-24V DC 100 ED | 100 | 5.2 | 5 | 0.6 | 24 | 3.5 | Nein | 25 | 20 | 32 | Nein | IP 00 | B, 130 | 10 cm Litze | 65 | 13 | - | Einfachhubmagnete | zum Produkt |
|
Stanz-Biege-Hubmagnet H2246
|
H2246-F-24V DC 100 ED | 100 | 5.2 | 5 | 0.6 | 24 | 3.5 | Nein | 25 | 20 | 32 | Nein | IP 00 | B, 130 | 10 cm Litze | 65 | 13 | - | Einfachhubmagnete | zum Produkt |
|
Stanz-Biege-Hubmagnet H2286
|
H2286-R-F-24V DC 100 ED | 100 | 5.2 | 5 | 0.6 | 24 | 3.5 | Ja | 25 | 20 | 32 | Nein | IP 00 | B, 130 | 10 cm Litze | 65 | 13 | - | Einfachhubmagnete | zum Produkt |
|

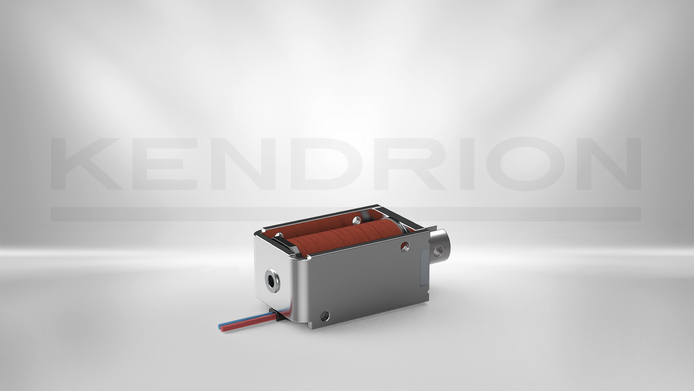

Stanz-Biege-Hubmagnet H2406
|
H2406-F-24V DC 100 ED | 100 | 6 | 8 | 0.4 | 24 | 3.5 | Nein | 25 | 20.5 | 40 | Nein | IP 00 | B, 130 | 10 cm Litze | 85 | 25 | - | Einfachhubmagnete | zum Produkt |
|
|
Stanz-Biege-Hubmagnet H2446
|
H2446-F-24V DC 100 ED | 100 | 6 | 8 | 0.4 | 24 | 3.5 | Nein | 25 | 20.5 | 40 | Nein | IP 00 | B, 130 | 10 cm Litze | 85 | 25 | - | Einfachhubmagnete | zum Produkt |
|
|
Stanz-Biege-Hubmagnet H2486
|
H2486-R-F-24V DC 100 ED | 100 | 6 | 8 | 0.4 | 24 | 3.5 | Ja | 25 | 20.5 | 40 | Nein | IP 00 | B, 130 | 10 cm Litze | 85 | 25 | - | Einfachhubmagnete | zum Produkt |
|

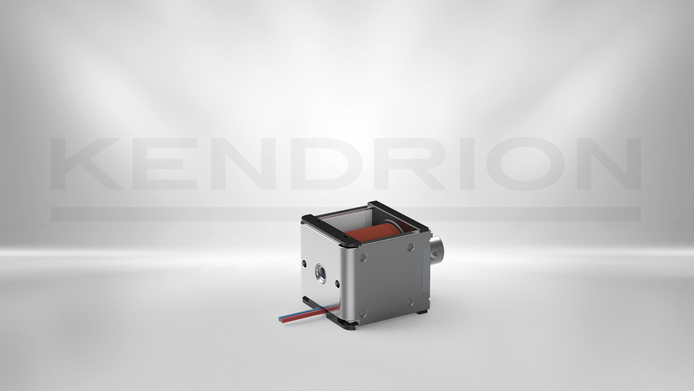

Stanz-Biege-Hubmagnet H3206
|
H3206-F-24V DC 100 ED | 100 | 5.2 | 5 | 1 | 24 | 3.5 | Nein | 30 | 28 | 30.5 | Nein | IP 00 | B, 130 | 10 cm Litze | 90 | 17 | - | Einfachhubmagnete | zum Produkt |
|

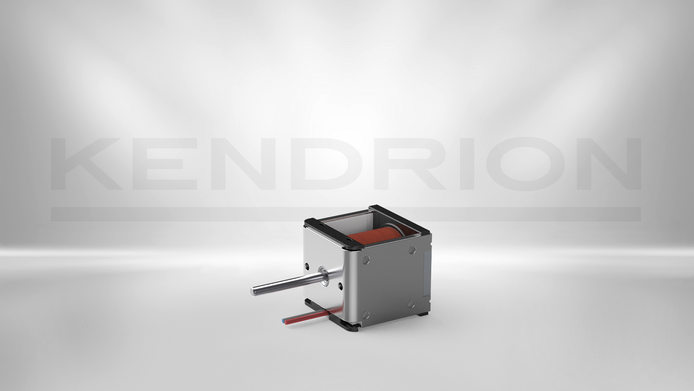

Stanz-Biege-Hubmagnet H3246
|
H3246-F-24V DC 100 ED | 100 | 5.2 | 5 | 1 | 24 | 3.5 | Nein | 30 | 28 | 30.5 | Nein | IP 00 | B, 130 | 10 cm Litze | 90 | 17 | - | Einfachhubmagnete | zum Produkt |
|

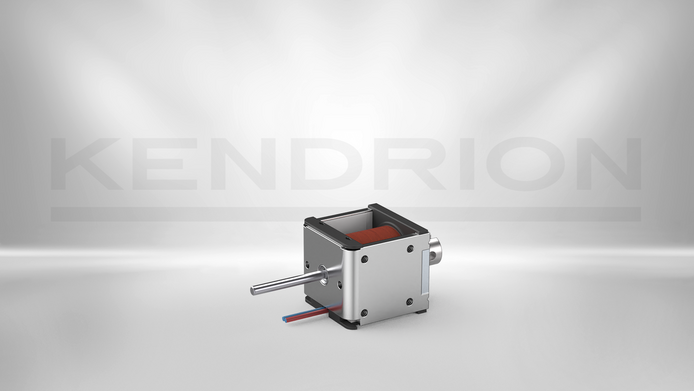

Stanz-Biege-Hubmagnet H3286
|
H3286-R-F-24V DC 100 ED | 100 | 5.2 | 5 | 1 | 24 | 3.5 | Ja | 30 | 28 | 30.5 | Nein | IP 00 | B, 130 | 10 cm Litze | 90 | 17 | - | Einfachhubmagnete | zum Produkt |
|

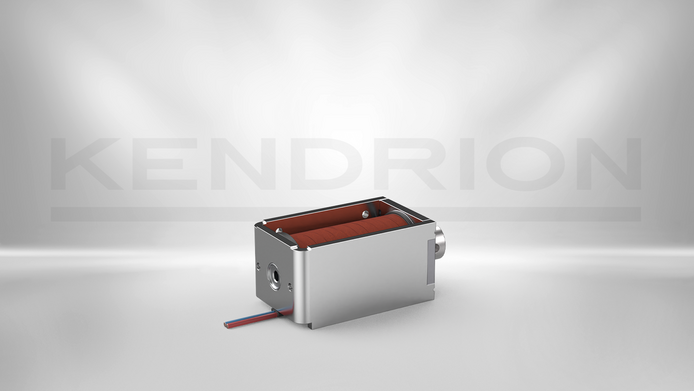

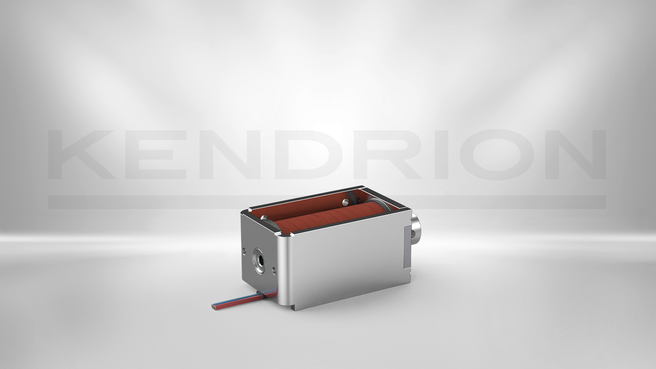

Stanz-Biege-Hubmagnet H3406
|
H3406-F-24V DC 100 ED | 100 | 8 | 12 | 0.6 | 24 | 6 | Nein | 30 | 26 | 49.5 | Nein | IP 00 | B, 130 | 10 cm Litze | 140 | 32 | - | Einfachhubmagnete | zum Produkt |
|

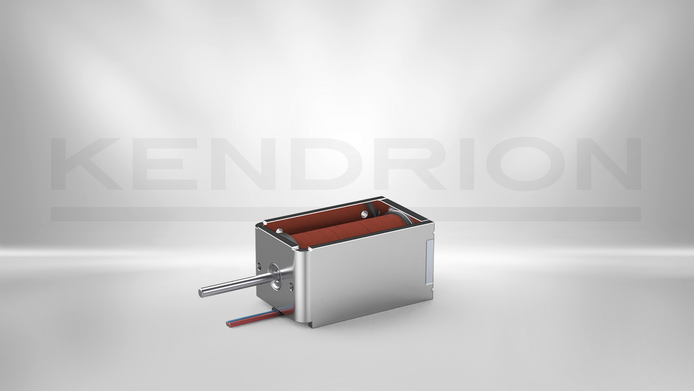

Stanz-Biege-Hubmagnet H3446
|
H3446-F-24V DC 100 ED | 100 | 8 | 12 | 0.6 | 24 | 6 | Nein | 30 | 26 | 49.5 | Nein | IP 00 | B, 130 | 10 cm Litze | 140 | 32 | - | Einfachhubmagnete | zum Produkt |
