Stanz-Biege-Hubmagnet H1686
H1686-R-F-24V DC 100 ED

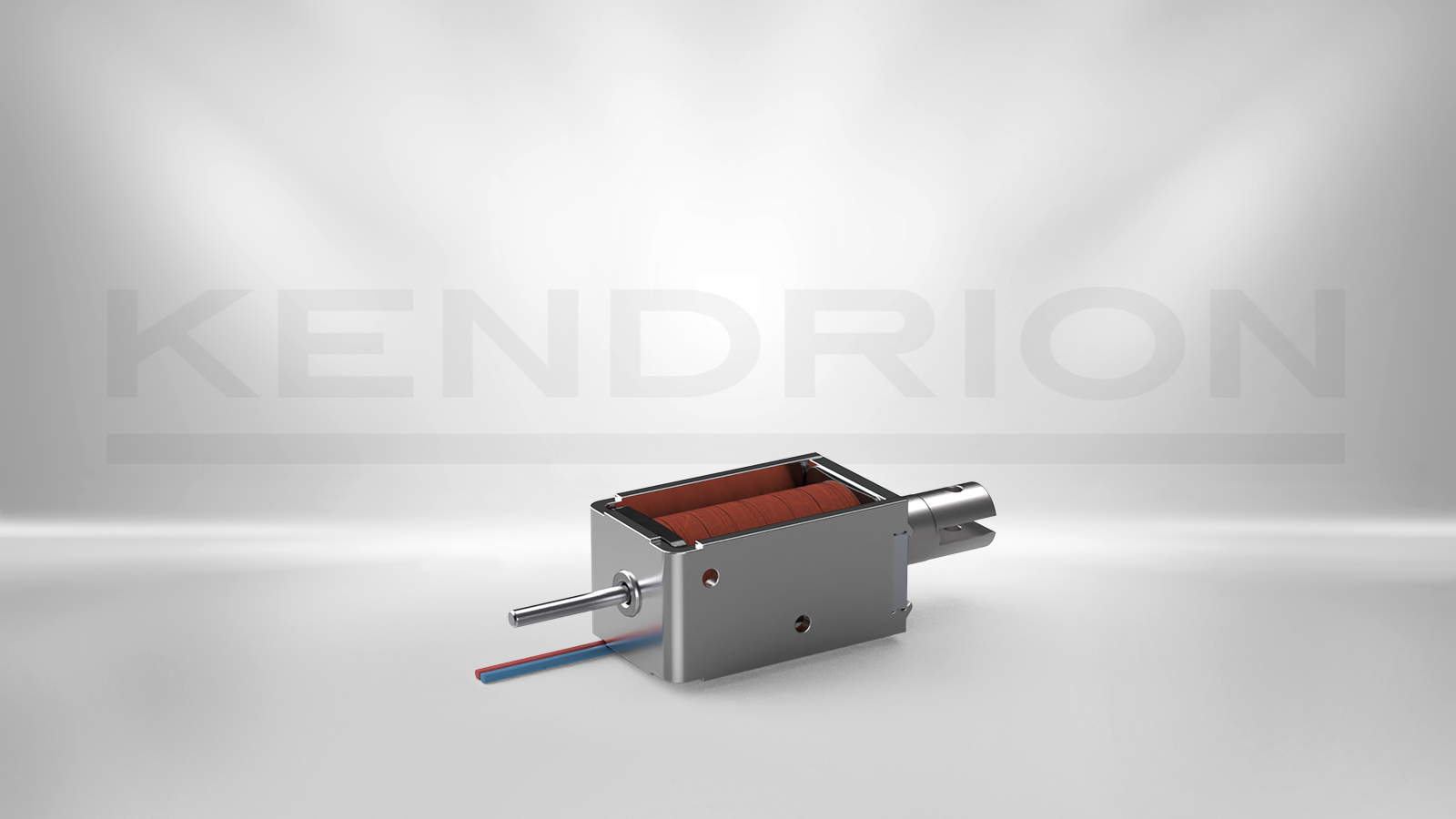

![[Translate to German:] [Translate to German:]](/fileadmin/_processed_/a/0/csm_kendrion-h1686-linear-solenoid-10274386_8d9b95385b.png)
Hubmagnet in offener Bauform als Kombimagnet mit integrierter Rückholfeder. Unsere Vorzugstypen sind in kleinen Stückzahlen ab Lager lieferbar. Weitere Ausführungen oder andere Nennspannungen sind auf Anfrage möglich. Weitere Informationen über unsere Elektromagnete finden Sie im Downloadbereich.
Technische Details
Beschreibung | Wert |
---|---|
Nennspannung | 24 V |
Einschaltdauer | 100 % |
Leistungsaufnahme | 3.6 W |
Hub | 4 mm |
Anfangskraft | 0.5 N |
Endkraft | 1 N |
Rückstellfeder? | Ja |
Abmessungen (Länge, Breite, Höhe) | 19,16,31 mm |
Ausführung | Nein |
Schutzklasse | IP 00 |
Thermische Klasse | F, 155 |
Anschluss | 10 cm Litze |
Magnetgewicht | 48 g |
Ankergewicht | 14 g |
Länge | 19 |
Breite | 16 |
Höhe | 31 |
