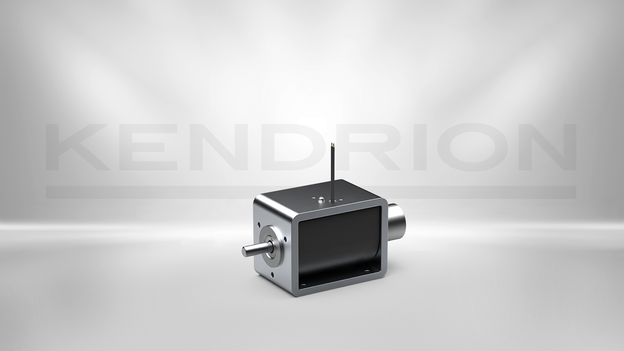

Rahmenhubmagnet LCL 40x50
43040016
![[Translate to German:]](/fileadmin/_processed_/a/d/csm_kendrion-classic-line-linear-solenoid-43040016_a47e225260.png "[Translate to German:]")
Der D-Rahmenmagnet LCL zeichnet sich durch eine kompakte Bauform, niedrige Leistungsaufnahme und kurze Schaltzeiten aus. Eine lange Lebensdauer wird durch das Gehäuse aus Präzisionsstahlrohr und wartungsfreien Ankerlagerungen gefördert. Die Einbaulage des Bügelmagneten ist beliebig, wobei die Kraftabnahme vorzugsweise nur in axialer Richtung vorzunehmen ist. Er wird über Gewindebohrungen seitlich oder stirnseitig befestigt.
Der Rahmenmagnet verfügt standardmäßig über einen chemisch vernickelten Anker sowie eine kunststoffumspritzte Magnetspule und weist die Schutzklasse IP 40 auf. Ausführungen mit Faltenbalg erreichen die Schutzklasse IP54.
Andere Spannungen sind auf Anfrage möglich.
Technische Details
| Beschreibung | Wert |
|---|---|
| Nennspannung | 24 V |
| Einschaltdauer | 100 % |
| Leistungsaufnahme | 15.9 W |
| Hub | 20 mm |
| Anfangskraft | 9 N |
| Endkraft | 20 N |
| Rückstellfeder? | nein |
| Abmessungen (Länge, Breite, Höhe) | 70,40,50 mm |
| Ausführung | Nein |
| Schutzklasse | IP 40 |
| Thermische Klasse | B 130 |
| Anschluss | Litzen / Kabel |
| Magnetgewicht | 660 g |
| Ankergewicht | 125 g |
