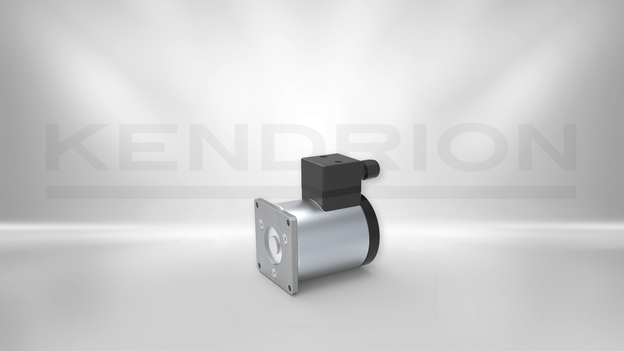

Ventilantrieb D62
41060043
![[Translate to German:]](/fileadmin/_processed_/f/6/csm_kendrion-control-power-line-linear-solenoid-41060043_01_a5bc285620.png "[Translate to German:]")
Ventilantriebe sind Hubmagnete mit kurzen Hubwegen und hohen Magnetkräften für präzises Schalten von Ventilen.
Der elektromagnetische Ventilantrieb beruht auf der Kraftwirkung, die im magnetischen Feld auf ferromagnetische Körper ausgeübt wird. Die elektrische Energie wird in mechanische Bewegungsenergie umgewandelt. Die Ankerrückstellung erfolgt durch Feder, Gewichts-, oder Magnetkräfte.
Der Ventilantrieb ist in verschiedenen Ausführungen verfügbar und geprüft nach DIN VDE 0580/07.2000
Technische Details
| Beschreibung | Wert |
|---|---|
| Nennspannung | 24 V |
| Einschaltdauer | 100 % |
| Leistungsaufnahme | 18.3 W |
| Hub | 4 mm |
| Anfangskraft | 75 N |
| Endkraft | 175 N |
| Rückstellfeder? | nein |
| Abmessungen (Länge, Breite, Höhe) | 78,62,62 mm |
| Ausführung | Nein |
| Schutzklasse | IP 40 |
| Thermische Klasse | B 130 |
| Anschluss | Anschlussgehaeuse mit/ohne Kabel |
| Magnetgewicht | 1400 g |
| Ankergewicht | 100 g |
| Besonderheiten | Flansch druckseitig |
