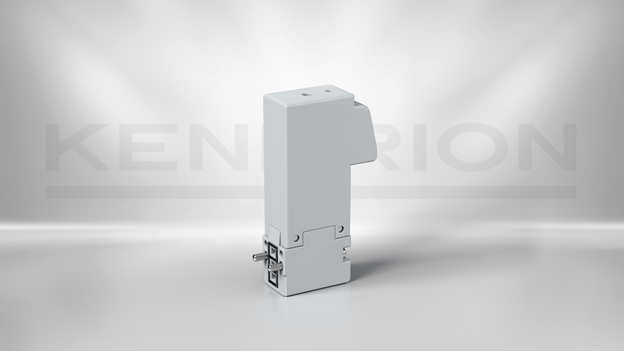

Proportionalventil Typ 63P
63.028.20P
![[Translate to German:]](/fileadmin/_processed_/c/c/csm_kendrion-proportional-valve-type-63p-6302820p_ef001f44b8.png "[Translate to German:]")
2/2-Wege Proportionalventil, Baubreite 10 mm, 3 verschiedene elektrische Anschlussmöglichkeiten. Die abhängig vom ansteigenen Eingangsstrom stetig wachsene Ventilöffnung ermöglicht eine kontinuierliche Anpassung des Volumenstromes. Diese Proportionalität zwischen Eingangsstrom und Durchfluss erfolgt in Abhängigkeit der ventiltypischen Kennlinie und kann mit entsprechender Sensorik und Elektronik auch geregelt werden.
Technische Details
| Beschreibung | Wert |
|---|---|
| Funktion | 2/2-Wege NC |
| Druckbereich | 0 - 5 bar |
| Nennweite | 0.7 mm |
| Kv-Wert | 0.23 l/min |
| Baubreite | 10 mm |
| Betätigungsart | elektrisch betätigt |
| Einschaltdauer | 100 % ED |
| Elektrische Anschlussart | Stecker |
| Medium | Gefilterte (5 µm), geölte oder ungeölte Luft |
| Nennleistung | 3.2 W |
| Nennspannung | 24 V DC |
| Pneumatischer Anschlussart | Flansch |
| Rückstellung | Feder |
| Schutzart | IP65 |
| Umgebungstemperatur | -10 ... +50 °C |
| Ventiltyp | Sitzventil |
| Werkstoffe | Sockel: Pocan, Dichtungen: NBR |
| Wirkungsweise | direktgesteuert |
| Identnummer | 196190 |
