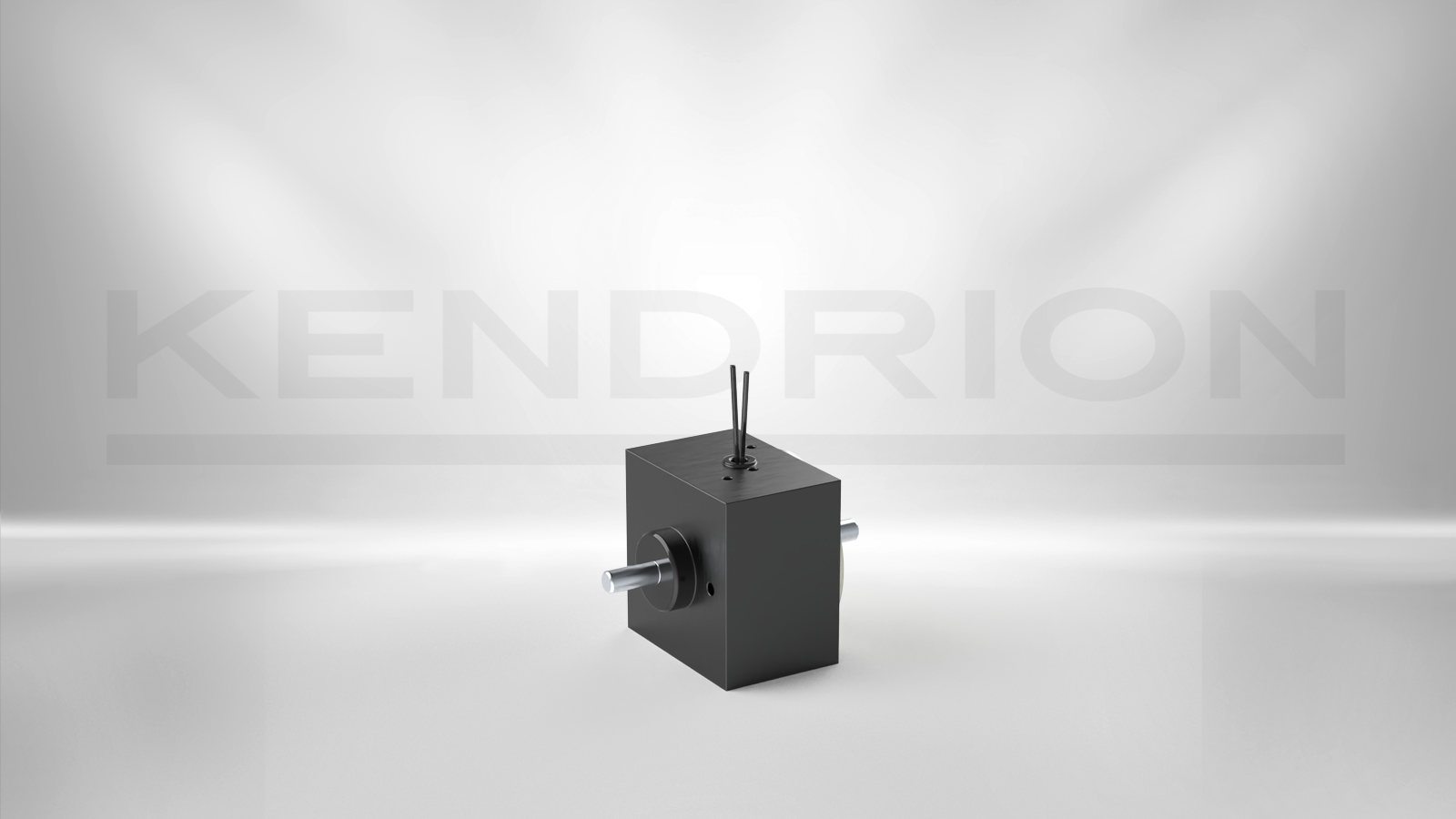

Drehmagnet Typ E 5
E 59-BOR-F-DS9420-24VDC 100 ED
Drehmagnet in quadratischer Bauform mit beidseitigem Wellenende und Rückholfeder. Dieser Vorzugstyp ist in kleinen Stückzahlen ab Lager lieferbar. Weitere Drehwinkel, Wellenausführungen oder andere Nennspannungen sind auf Anfrage möglich. Weitere Informationen finden Sie im Downloadbereich.
Möchten Sie mehr über die Arbeitsweise und Anwendung der Drehmagnete erfahren?
Zur Website: Monostabile Drehmagnete
Technische Details
| Beschreibung | Wert |
|---|---|
| Ausführung | Monostabil |
| Drehwinkel | 95° |
| Anfangsdrehmoment | 1.8 Ncm |
| Enddrehmoment | 12.7 Ncm |
| Rückstellung | Federrückstellung |
| Gehäusetyp | rechteckig |
| Nennspannung | 24 V |
| Einschaltdauer | 100 % |
| Leistungsaufnahme | 19.2 W |
| Thermische Klasse | B 130 °C |
| Anschluss | Litze 20 cm |
| Abmessungen | 50 x 50 mm / Länge 35 mm |
| Magnetgewicht | 570 g |
| Dynamisches Trägheitsmoment | 4.25 x 10^-6 kg m^2 |
