Flachgreifer
Permanent-magnetische Flachgreifer für zuverlässiges Halten und Greifen
Permanent-magnetische Flachgreifer von Kendrion sind in verschiedenen Größen, Materialien und Ausführungen verfügbar. Sie werden aus Hartferrit, NdFeB oder SmCo, sowie mit Edelstahl- oder verzinktem Gehäuse hergestellt. Vielfältige Bauformen wie Gewindebuchsen, Gewindezapfen und verschiedene Bohrungen sind möglich. Aufgrund ihres Aufbaus verfügen die Flachgreifer über nur eine Haftfläche. Von anderen Flächen des Magnetkörpers geht keine Kraftwirkung aus. Die Permanentmagnete sind alterungsfrei und haben eine hohe Haftkraft.
Auf Anfrage können spezielle Ausführungen für verschiedene Anforderungen realisiert werden.
Sollten durch Langzeittemperatur, thermische Wechselbeanspruchungen oder durch chemische Beanspruchung Funktionsstörungen befürchtet werden, bitten wir um vorherige Rücksprache.
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Ausführung
aufsteigend
absteigend
|
Material
aufsteigend
absteigend
|
Kraft (N)
aufsteigend
absteigend
|
Durchmesser (mm)
aufsteigend
absteigend
|
Höhe (mm)
aufsteigend
absteigend
|
Gewicht (g)
aufsteigend
absteigend
|
Temperatur (°C)
aufsteigend
absteigend
|
Gehäuse
aufsteigend
absteigend
|
Gesamthöhe (mm)
aufsteigend
absteigend
|
Durchmesser Gewindebuchse (mm)
aufsteigend
absteigend
|
Schraube
aufsteigend
absteigend
|
Durchmesser Bohrung (mm)
aufsteigend
absteigend
|
Durchmesser Senkung (mm)
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Permanent-Flachgreifer NdFeB
|
550 4017 16 | Mit Gewindebuchse | NdFeB | 95 | 16 | 5 | 8 | 80 | verzinkt | 13 | 6 | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4017 20 | Mit Gewindebuchse | NdFeB | 140 | 20 | 7 | 17 | 80 | verzinkt | 15 | 8 | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4017 25 | Mit Gewindebuchse | NdFeB | 200 | 25 | 8 | 25 | 80 | verzinkt | 17 | 10 | M5 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4017 32 | Mit Gewindebuchse | NdFeB | 350 | 32 | 8 | 48 | 80 | verzinkt | 18 | 10 | M5 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4017 36 | Mit Gewindebuchse | NdFeB | 450 | 36 | 8 | 60 | 80 | verzinkt | 18 | 10 | M6 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4017 42 | Mit Gewindebuchse | NdFeB | 580 | 42 | 9 | 78 | 80 | verzinkt | 20 | 12 | M6 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4017 48 | Mit Gewindebuchse | NdFeB | 800 | 48 | 11 | 94 | 80 | verzinkt | 24 | 12 | M8 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4017 60 | Mit Gewindebuchse | NdFeB | 1150 | 60 | 15 | 110 | 80 | verzinkt | 30 | 14 | M10 | - | - | zum Produkt |
|

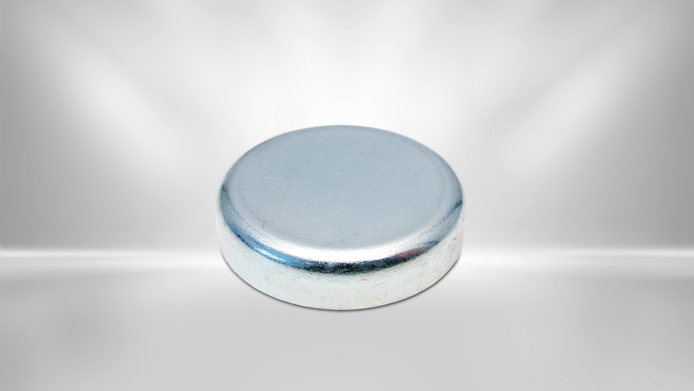

Permanent-Flachgreifer NdFeB
|
550 4019 06 | ohne Gewinde | NdFeB | 6 | 6 | 4.5 | 1 | 80 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4019 08 | ohne Gewinde | NdFeB | 13 | 8 | 4.5 | 1.5 | 80 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4019 10 | ohne Gewinde | NdFeB | 25 | 10 | 4.5 | 2.5 | 80 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4019 13 | ohne Gewinde | NdFeB | 60 | 13 | 4.5 | 4.5 | 80 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4019 16 | ohne Gewinde | NdFeB | 100 | 16 | 4.5 | 6.5 | 80 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4019 20 | ohne Gewinde | NdFeB | 150 | 20 | 6 | 15 | 80 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4019 25 | ohne Gewinde | NdFeB | 200 | 25 | 7 | 22 | 80 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4019 32 | ohne Gewinde | NdFeB | 350 | 32 | 7 | 40 | 80 | verzinkt | - | - | - | - | - | zum Produkt |
|

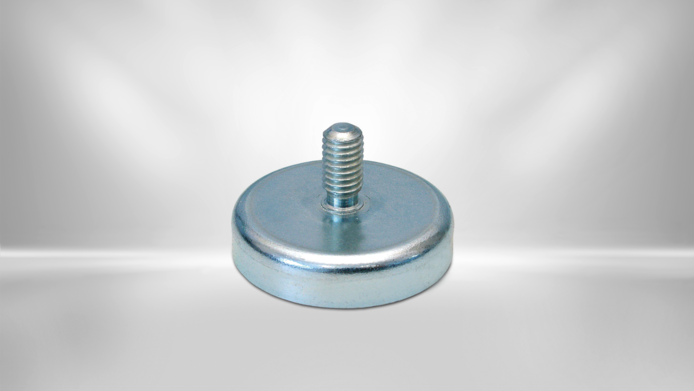

Permanent-Flachgreifer NdFeB
|
550 4016 10 | Mit Gewindezapfen | NdFeB | 25 | 10 | 5 | 3 | 80 | verzinkt | 7 | - | M3 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4016 12 | Mit Gewindezapfen | NdFeB | 55 | 12 | 5 | 5 | 80 | verzinkt | 8 | - | M3 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4016 16 | Mit Gewindezapfen | NdFeB | 95 | 16 | 5 | 8 | 80 | verzinkt | 8 | - | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4016 20 | Mit Gewindezapfen | NdFeB | 140 | 20 | 7 | 17 | 80 | verzinkt | 8 | - | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4016 25 | Mit Gewindezapfen | NdFeB | 200 | 25 | 8 | 25 | 80 | verzinkt | 9 | - | M5 | - | - | zum Produkt |
