Flachgreifer
Permanent-magnetische Flachgreifer für zuverlässiges Halten und Greifen
Permanent-magnetische Flachgreifer von Kendrion sind in verschiedenen Größen, Materialien und Ausführungen verfügbar. Sie werden aus Hartferrit, NdFeB oder SmCo, sowie mit Edelstahl- oder verzinktem Gehäuse hergestellt. Vielfältige Bauformen wie Gewindebuchsen, Gewindezapfen und verschiedene Bohrungen sind möglich. Aufgrund ihres Aufbaus verfügen die Flachgreifer über nur eine Haftfläche. Von anderen Flächen des Magnetkörpers geht keine Kraftwirkung aus. Die Permanentmagnete sind alterungsfrei und haben eine hohe Haftkraft.
Auf Anfrage können spezielle Ausführungen für verschiedene Anforderungen realisiert werden.
Sollten durch Langzeittemperatur, thermische Wechselbeanspruchungen oder durch chemische Beanspruchung Funktionsstörungen befürchtet werden, bitten wir um vorherige Rücksprache.
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Ausführung
aufsteigend
absteigend
|
Material
aufsteigend
absteigend
|
Kraft (N)
aufsteigend
absteigend
|
Durchmesser (mm)
aufsteigend
absteigend
|
Höhe (mm)
aufsteigend
absteigend
|
Gewicht (g)
aufsteigend
absteigend
|
Temperatur (°C)
aufsteigend
absteigend
|
Gehäuse
aufsteigend
absteigend
|
Gesamthöhe (mm)
aufsteigend
absteigend
|
Durchmesser Gewindebuchse (mm)
aufsteigend
absteigend
|
Schraube
aufsteigend
absteigend
|
Durchmesser Bohrung (mm)
aufsteigend
absteigend
|
Durchmesser Senkung (mm)
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Permanent-Flachgreifer NdFeB
|
550 4016 32 | Mit Gewindezapfen | NdFeB | 350 | 32 | 8 | 48 | 80 | verzinkt | 10 | - | M6 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4016 36 | Mit Gewindezapfen | NdFeB | 450 | 36 | 8 | 60 | 80 | verzinkt | 10 | - | M6 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4016 42 | Mit Gewindezapfen | NdFeB | 580 | 42 | 9 | 78 | 80 | verzinkt | 11 | - | M6 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4016 48 | Mit Gewindezapfen | NdFeB | 800 | 48 | 11 | 94 | 80 | verzinkt | 13 | - | M6 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4016 60 | Mit Gewindezapfen | NdFeB | 1150 | 60 | 15 | 110 | 80 | verzinkt | 15 | - | M8 | - | - | zum Produkt |
|

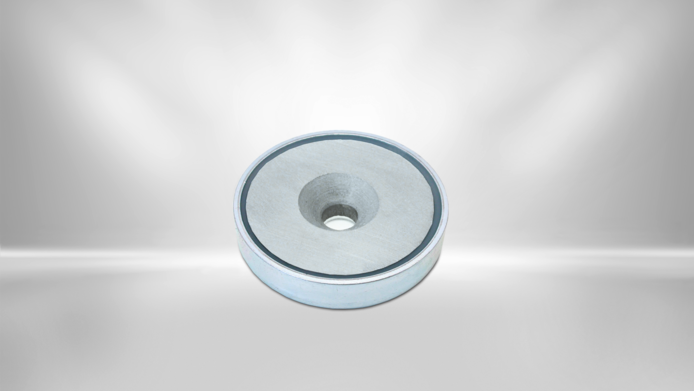

Permanent-Flachgreifer NdFeB
|
550 4014 16 | Mit Bohrung und Senkung | NdFeB | 75 | 16 | 5 | 4 | 80 | verzinkt | - | - | - | 3.4 | 6.5 | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4014 20 | Mit Bohrung und Senkung | NdFeB | 105 | 20 | 7 | 12 | 80 | verzinkt | - | - | - | 4.5 | 8.6 | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4014 25 | Mit Bohrung und Senkung | NdFeB | 160 | 25 | 8 | 22 | 80 | verzinkt | - | - | - | 5.5 | 10.4 | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4014 32 | Mit Bohrung und Senkung | NdFeB | 310 | 32 | 8 | 40 | 80 | verzinkt | - | - | - | 5 | 10.4 | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4014 42 | Mit Bohrung und Senkung | NdFeB | 520 | 42 | 9 | 80 | 80 | verzinkt | - | - | - | 6.5 | 12 | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4014 48 | Mit Bohrung und Senkung | NdFeB | 660 | 48 | 11.5 | 100 | 80 | verzinkt | - | - | - | 8.5 | 16 | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4014 60 | Mit Bohrung und Senkung | NdFeB | 880 | 60 | 15 | 120 | 80 | verzinkt | - | - | - | 8.5 | 16 | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4014 75 | Mit Bohrung und Senkung | NdFeB | 1100 | 75 | 15 | 150 | 80 | verzinkt | - | - | - | 10.5 | 19 | zum Produkt |
|

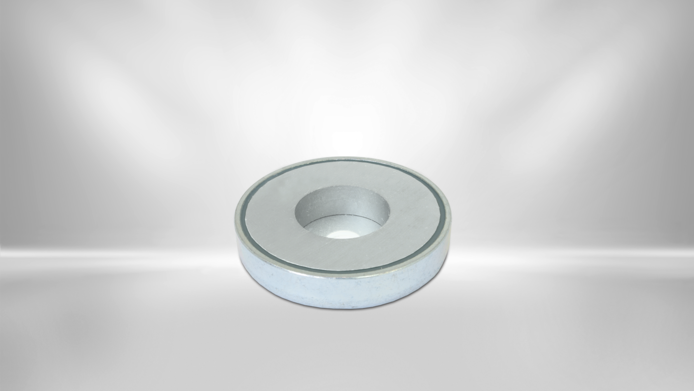

Permanent-Flachgreifer NdFeB
|
550 4015 16 | Mit Bohrung | NdFeB | 75 | 16 | 5 | 4 | 80 | verzinkt | - | - | - | 6.5 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4015 20 | Mit Bohrung | NdFeB | 105 | 20 | 7 | 12 | 80 | verzinkt | - | - | - | 8 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4015 25 | Mit Bohrung | NdFeB | 160 | 25 | 8 | 22 | 80 | verzinkt | - | - | - | 9 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4015 32 | Mit Bohrung | NdFeB | 310 | 32 | 8 | 40 | 80 | verzinkt | - | - | - | 9 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4015 42 | Mit Bohrung | NdFeB | 520 | 42 | 9 | 80 | 80 | verzinkt | - | - | - | 11 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4015 48 | Mit Bohrung | NdFeB | 660 | 48 | 11.5 | 100 | 80 | verzinkt | - | - | - | 15 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4015 60 | Mit Bohrung | NdFeB | 880 | 60 | 15 | 120 | 80 | verzinkt | - | - | - | 15 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4015 75 | Mit Bohrung | NdFeB | 1100 | 75 | 18 | 150 | 80 | verzinkt | - | - | - | 18 | - | zum Produkt |
