Flachgreifer
Permanent-magnetische Flachgreifer für zuverlässiges Halten und Greifen
Permanent-magnetische Flachgreifer von Kendrion sind in verschiedenen Größen, Materialien und Ausführungen verfügbar. Sie werden aus Hartferrit, NdFeB oder SmCo, sowie mit Edelstahl- oder verzinktem Gehäuse hergestellt. Vielfältige Bauformen wie Gewindebuchsen, Gewindezapfen und verschiedene Bohrungen sind möglich. Aufgrund ihres Aufbaus verfügen die Flachgreifer über nur eine Haftfläche. Von anderen Flächen des Magnetkörpers geht keine Kraftwirkung aus. Die Permanentmagnete sind alterungsfrei und haben eine hohe Haftkraft.
Auf Anfrage können spezielle Ausführungen für verschiedene Anforderungen realisiert werden.
Sollten durch Langzeittemperatur, thermische Wechselbeanspruchungen oder durch chemische Beanspruchung Funktionsstörungen befürchtet werden, bitten wir um vorherige Rücksprache.
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Ausführung
aufsteigend
absteigend
|
Material
aufsteigend
absteigend
|
Kraft (N)
aufsteigend
absteigend
|
Durchmesser (mm)
aufsteigend
absteigend
|
Höhe (mm)
aufsteigend
absteigend
|
Gewicht (g)
aufsteigend
absteigend
|
Temperatur (°C)
aufsteigend
absteigend
|
Gehäuse
aufsteigend
absteigend
|
Gesamthöhe (mm)
aufsteigend
absteigend
|
Durchmesser Gewindebuchse (mm)
aufsteigend
absteigend
|
Schraube
aufsteigend
absteigend
|
Durchmesser Bohrung (mm)
aufsteigend
absteigend
|
Durchmesser Senkung (mm)
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Permanent-Flachgreifer HF
|
550 4040 32 | Mit Bohrung und Senkung | Hartferrit | 58 | 32 | 7 | 27 | 220 | Edelstahl | - | - | - | 5.5 | 11.5 | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4040 40 | Mit Bohrung und Senkung | Hartferrit | 72 | 40 | 8 | 52 | 220 | Edelstahl | - | - | - | 5.5 | 11.5 | zum Produkt |
|

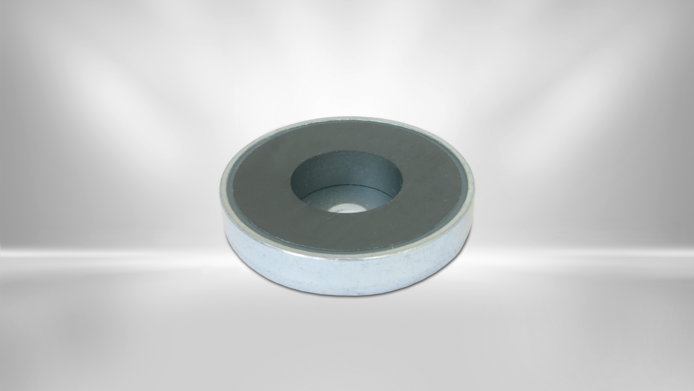

Permanent-Flachgreifer HF
|
550 4041 05010 | Mit Bohrung | Hartferrit | 180 | 50 | 10 | 85 | 200 | verzinkt | - | - | - | 22 | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4041 05711 | Mit Bohrung | Hartferrit | 230 | 57 | 11 | 130 | 200 | verzinkt | - | - | - | 24 | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4041 06314 | Mit Bohrung | Hartferrit | 290 | 63 | 14 | 197 | 200 | verzinkt | - | - | - | 24 | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4041 08010 | Mit Bohrung | Hartferrit | 450 | 80 | 10 | 235 | 200 | verzinkt | - | - | - | 32 | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4041 08018 | Mit Bohrung | Hartferrit | 540 | 80 | 18 | 458 | 200 | verzinkt | - | - | - | 11.5 | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4041 08318 | Mit Bohrung | Hartferrit | 600 | 83 | 18 | 444 | 200 | verzinkt | - | - | - | 32 | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4041 10022 | Mit Bohrung | Hartferrit | 680 | 100 | 22 | 815 | 200 | verzinkt | - | - | - | 34 | - | zum Produkt |
|

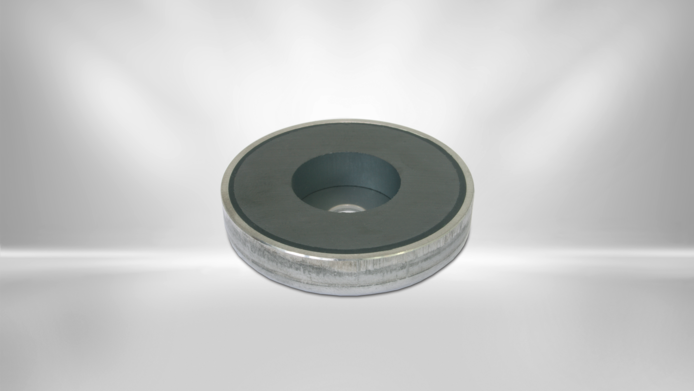

Permanent-Flachgreifer HF
|
550 4042 50 | Mit Bohrung | Hartferrit | 145 | 50 | 10 | 85 | 220 | Edelstahl | - | - | - | 22 | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4042 63 | Mit Bohrung | Hartferrit | 230 | 63 | 14 | 195 | 220 | Edelstahl | - | - | - | 24 | - | zum Produkt |
|

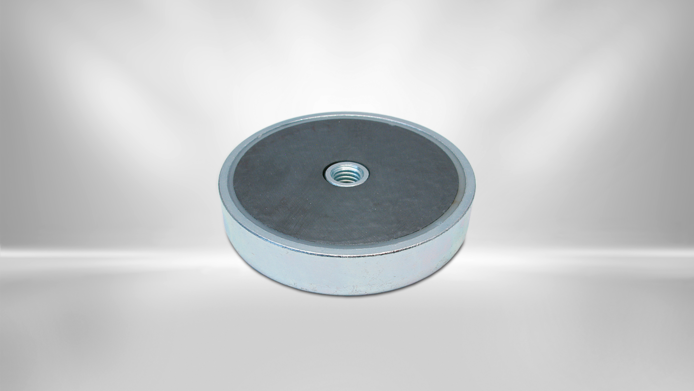

Permanent-Flachgreifer HF
|
550 4043 2504 | Mit Innengewinde | Hartferrit | 36 | 25 | 7 | 18 | 200 | verzinkt | - | - | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4043 3204 | Mit Innengewinde | Hartferrit | 75 | 32 | 7 | 29 | 200 | verzinkt | - | - | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4043 4004 | Mit Innengewinde | Hartferrit | 90 | 40 | 8 | 53 | 200 | verzinkt | - | - | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4043 5006 | Mit Innengewinde | Hartferrit | 170 | 50 | 10 | 94 | 200 | verzinkt | - | - | M6 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4043 5008 | Mit Innengewinde | Hartferrit | 170 | 50 | 10 | 94 | 200 | verzinkt | - | - | M8 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4043 6306 | Mit Innengewinde | Hartferrit | 290 | 63 | 14 | 206 | 200 | verzinkt | - | - | M8 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4043 8008 | Mit Innengewinde | Hartferrit | 550 | 80 | 18 | 472 | 200 | verzinkt | - | - | M8 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4043 8010 | Mit Innengewinde | Hartferrit | 550 | 80 | 18 | 466 | 200 | verzinkt | - | - | M10 | - | - | zum Produkt |
|

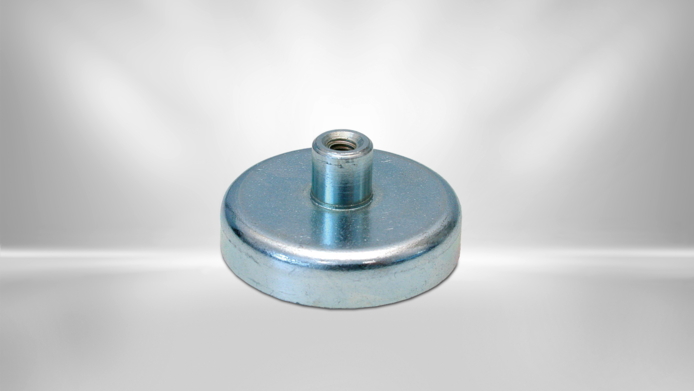

Permanent-Flachgreifer NdFeB
|
550 4017 10 | Mit Gewindebuchse | NdFeB | 25 | 10 | 5 | 3 | 80 | verzinkt | 12 | 5.5 | M3 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4017 12 | Mit Gewindebuchse | NdFeB | 55 | 12 | 5 | 5 | 80 | verzinkt | 13 | 6 | M3 | - | - | zum Produkt |
