Unsere Universal Collection

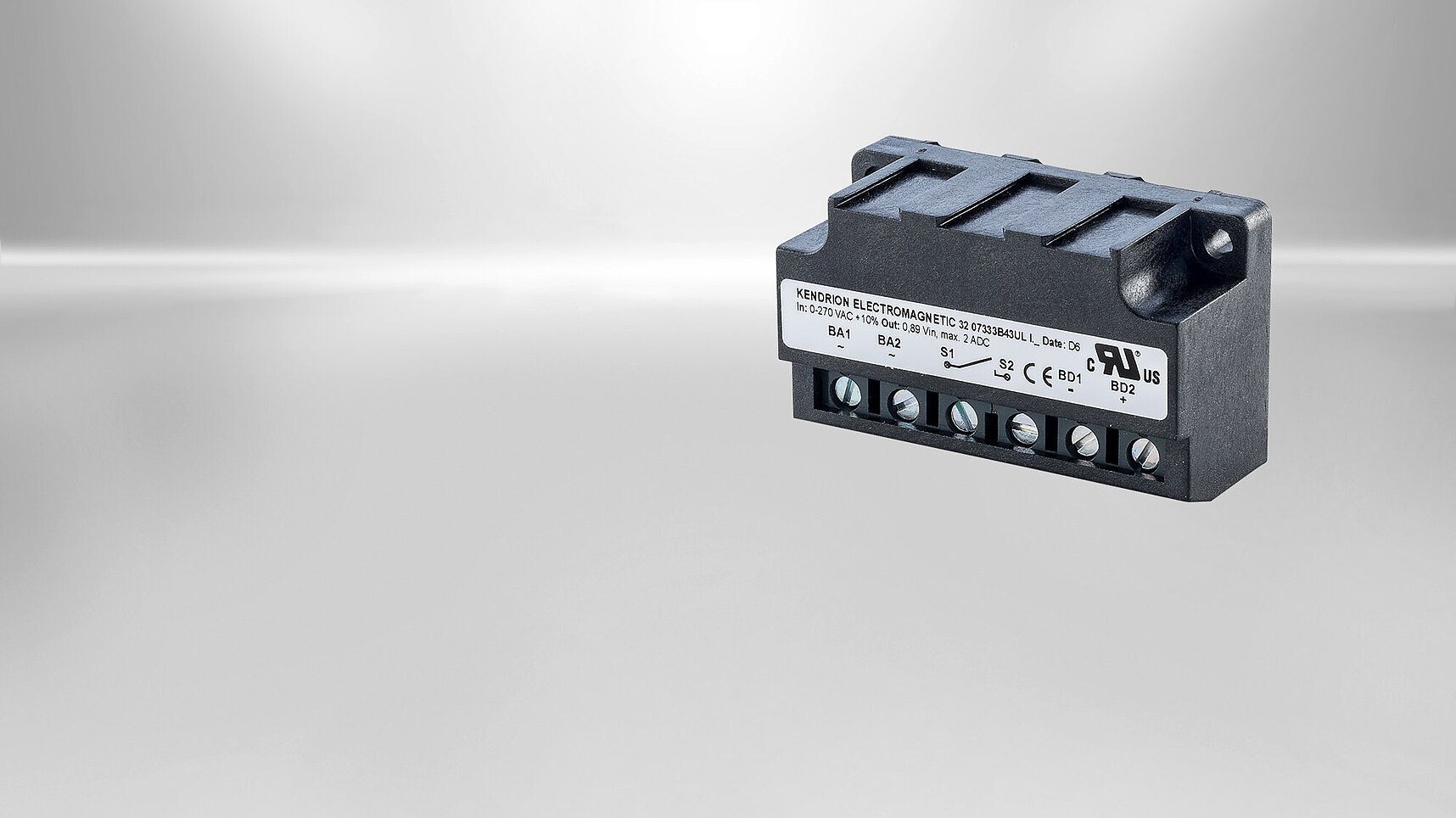

Einphasen-Gleichrichter für universellen Einsatz

Diese Einweg- und Brückengleichrichter sind sowohl zum Einbau in Anschlussgehäuse von Bremsmotoren als auch von Bremsen und Elektromagneten mittlerer Leistung vorgesehen. Das Zubehör umfasst Anschlusslitzen sowie verschiedenste Befestigungskomponenten, die auch DIN-Schienenmontage ermöglichen. Vergossene Ausführungen ermöglichen erweiterte Betriebstemperaturbereiche.

Bei zusätzlich gleichstromseitiger Schnellabschaltung wird die bei induktiven Lasten auftretende Induktionsspannung intern begrenzt.

Eigenschaften auf einen Blick

  • Energieeinsparung von bis zu 75%
  • Alle Gleichricht- und Schaltarten in einem Gehäuse kombinierbar
  • Vielfältige Montage- und Anschlussmöglichkeiten
  • Universell für alle Federdruckbremsen bis Größe 16 je nach Leistungsaufnahme einsetzbar
  • Antriebe mit hohen Taktraten
  • Betrieb von Bremsen mit längeren Wartungszyklen und geringer Erwärmung
  • Separater Einsatz mit Bremsen und Magneten

Ausführungen

  • Brücke / Einweg Gleichrichter (B40)

  • Kombi-Gleichrichter (67304)

  • Übererregungs-Gleichrichter (17320) mit Schnellabschaltung über Hilfskontakt

  • Übererregungs-Gleichrichter (77303) mit Schnellabschaltung über Spannungserkennung

  • Übererregungs-Gleichrichter (57303) mit Schnellabschaltung über Stromerkennung

Technische Daten

Typen Brücke-/Einweg-Gleichrichter (B40) Kombi-Gleichrichter (67304) Übererregungs-Gleichrichter (17320) Übererregungs-Gleichrichter (77303) Übererregungs-Gleichrichter (57303)
Abschaltung - - mit Schnellabschaltung über Hilfskontakt mit Schnellabschaltung über Spannungserkennung mit Schnellabschaltung über Stromerkennung
Gleichrichtung Brücke/Einweg Brücke/Einweg Brücken- / Einweg-Umschaltung Zeitgesteuerte Brücken- / Einweg-Umschaltung Zeitgesteuerte Brücken- / Einweg-Umschaltung
Nenneingangsspannung bis 500 VAC bis 500 VAC bis 500 VAC bis 500 VAC bis 415 VAC
Ausgangsspannung   Uin * 0,89 / Uin * 0,445 Uin * 0,89 / Uin * 0,445 Uin * 0,89 / Uin * 0,445 Uin * 0,89 / Uin * 0,445
Ausgangsstrom Brücke 2,0 A / Einweg 1,0 A Brücke 1,0 A / Einweg 1,0 A ÜE 3,0A / Halte 1,5A ÜE 2,0A / Halte 1,0A ÜE 1,4A / Halte 0,7A
Schnellabschaltung ja mit Hilfskontakt ja (mit Hilfskontakt) ja (über Hilfskontakt) ja (über interne Spannungsdetektion) ja (über interne Stromdetektion)
Anschlüsse Klemme Klemme Klemme Klemme Klemme
Übererregungszeit - - 0,25s - 1,1s 0,25s 0,3s

Downloads

Datenblätter
Datenblatt | Universal Collection | 32 773x3B00
pdf - 296 KB
Datenblätter
Datenblatt | Universal Collection | 32 673x4B00
pdf - 283 KB
Datenblätter
Datenblatt | Universal Collection | 32 57303B00
pdf - 264 KB
Datenblätter
Datenblatt | Universal Collection | 32 17x2xBxx
pdf - 274 KB
Datenblätter
Datenblatt | Universal Collection | 32 073xxB40
pdf - 242 KB
