Verriegelungsmagnete mit beeindruckend hohen Kräften in kompakter Bauweise.
Verriegelungsmagnete von KENDRION sind Verriegelungseinheiten speziell für den Einsatz in Schutzvorrichtungen. Bei der Entwicklung wurde besonderer Wert auf kompakte Bauart, hohe Lebensdauer sowie große Querkrafttragfähigkeit gelegt. Elektromagnetische Verriegelungseinheiten kommen in Schutzvorrichtungen an Maschinen und Automatisierungs-einrichtungen aller Art zum Einsatz, ebenso als direkte Funktion in Ablaufsteuerungen.
Je nach Anforderung stehen zwei Arten von Magneten zur Verfügung.
1. Spannungslos entriegelte Geräte, bei denen die Rückstellung des Verriegelungsbolzens durch eine Feder erfolgt.
2. Spannungslos verriegelte Geräte, bei denen die Rückstellung des Verriegelungsbolzens durch elektromagnetische Kraft erfolgt.

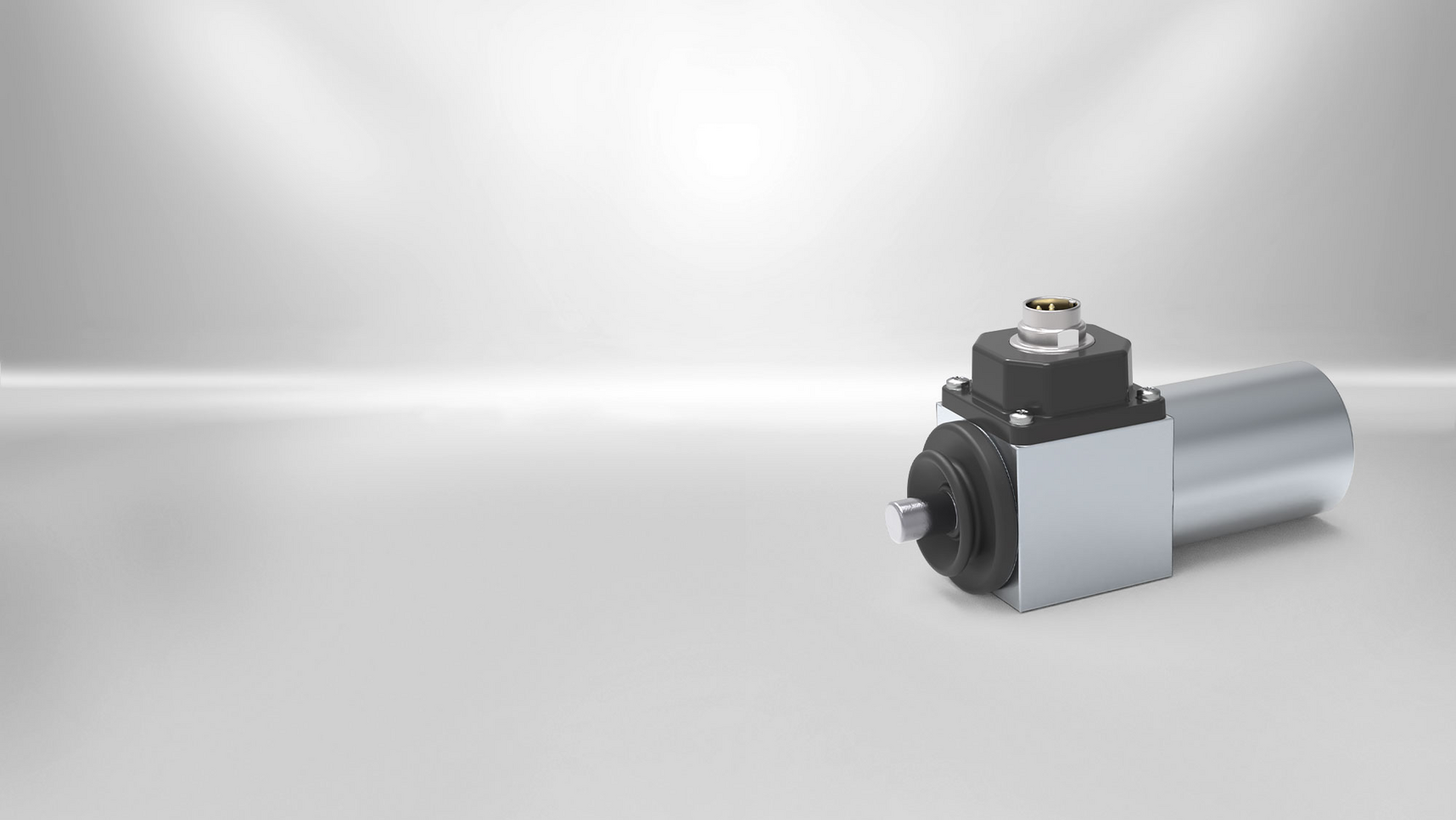

Die Verriegelungsmagnete der Reihe LLV erreichen eine Querkrafttragfähigkeit von bis zu 4.000N dank der separaten Führung des Magnetanker und Verriegelungsbolzen in wartungsfreien Lagern mit hoher Verschleißfestigkeit. Der Riegelbolzen ist aus nichtrostendem und unmagnetischem Edelstahl hergestellt.
Integrierte Rückmeldung der Verriegelungsfunktion
Der Mikroschalter, welcher direkt im Riegelgehäuse eingebaut ist, meldet die jeweilige Lage des Riegelbolzens ca. 0,5 mm bis 1 mm nach Verlassen der Hubanfangslage bzw. vor Erreichen der Hubendlage.
Alle technischen Daten, Zeichnungen und 3D Modelle zu unseren Standard-Varianten finden Sie in unserem Produktfinder.
Technische Daten
| Größe | Wert |
|---|---|
| Elektrischer Anschluss | 24 V DC / 230 V AC |
| Einschaltdauer | 100 % |
| Hub | 8 - 15 mm |
| Kraft | 5 - 30 N |
| Querkräfte | 1.000 - 4.000 N |
| Thermische Klasse | F |
| Schutzart Gerät | IP40 / IP64 |
| Befestigung | Unterseitig oder stirnseitig über Gewindebohrungen |
| Schutzart Anschluß | IP40 / IP64 |
| Durchmesser Riegebolzen | 10 - 16 mm |
