Shutter mit komplexer Funktionalität
Hohe Lebensdauer, Positions- und Temperaturüberwachung

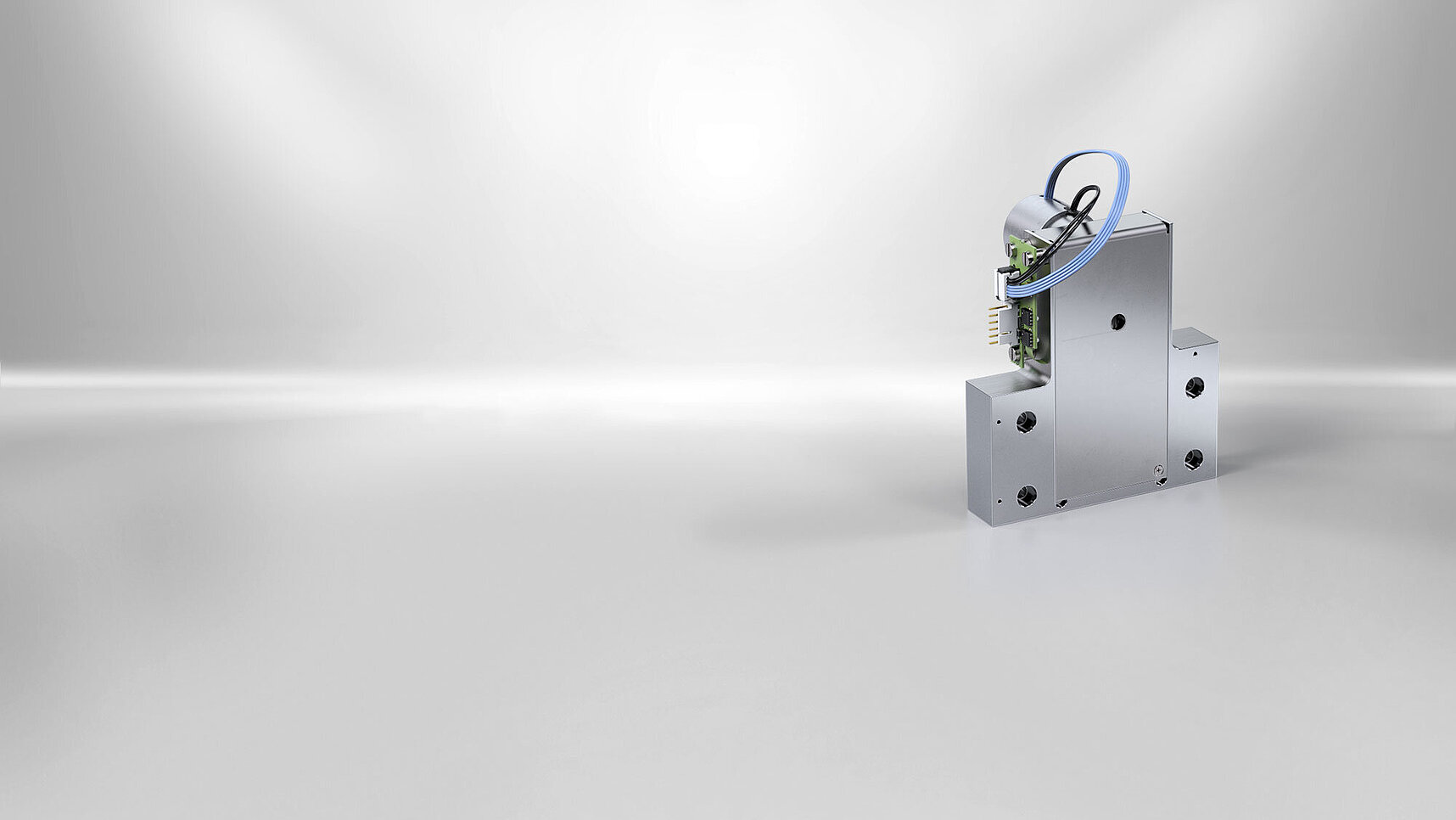

Komplexe Shutter-Systeme finden in vielen technischen Prozessen, in der Medizintechnik, Analytik, Produktkennzeichnung und Entfernungsmessung Anwendung. Der KENDRION Laser-Shutter DS200x8n vereint hohe mechanische Lebensdauer mit der Möglichkeit, Position und Spiegeltemperatur auszuwerten.
Der vollständig aus Aluminium besthende Shutter überzeugt durch seine Funktionen. Bei geschlossenem Shutter wird der Laserstrahl in der Strahlenfalle absorbiert. Die Reflexionsspiegel gibt es für einen weiten Bereich von Wellenlängen, das Reflexionsvermögen der Spiegel wird redundant temperaturüberwacht. Die Endmontage erfolgt unter Reinraumbedingungen. In Kombination mit weiteren Features, wie z.B. Endlagenerkennung mit Lichtschranken, redundante Temperaturüberwachung des Spiegels, Verschluss der Apertur bei Stromausfall, Spülluftanschluss und/oder Wärmeableitung durch zusätzliche Wasserkühlung sind unsere optischen Shutter eine einzigartige Lösung, die für unterschiedlichste Anwendungen geeignet sind.
Bei Laser-Shuttern und Drehmagneten für Laseranwendungen verfügt KENDRION über einen großen Erfahrungsschatz. Die skalierbare Produktpalette ermöglicht optimale und angepasste Kundenlösungen.
Allgemeine technische Daten
| Parameter | Werte |
|---|---|
| Apertur | 6 mm, weitere Durchmesser auf Anfrage |
| Laserleistung | bis 100 W mit zusätzlicher Wasserkühlung |
| Wellenlänge | 266 nm, 355 nm, 532 nm, 1064 nm, weitere Wellenlängen auf Anfrage |
| Schaltfrequenz | bis 5Hz |
| Schließzeit | <15 ms |
| Strahldurchmesser | 0,8...2 mm, weitere Durchmesser auf Anfrage |
| Mechanische Lebensdauer | 10 Mio. Schaltungen |
| Sensoren | Positionserfassung mit Lichtschranken, Temperaturerfassung mit NTC, TTL-Ausgang |
| Gehäuse | Aluminium Träger, Abmessung ca. 100 x 60 x 100 mm |
| Montage | Befestigungsbohrungen, Maßbild auf Anfrage |
| Spannungsversorgung | 12 V DC Anzugspannung, 6 V DC Haltespannung, weitere Spannungen auf Anfrage |
| Leistung | ca. 4 W (@ 6 V DC) |
| Lagertemperatur | -25 °C...+60 °C |
