UNSERE STÄRKSTEN halten, was sie versprechen
NEU: Das High Power Team in vier Größen
Die Hochleistungshubmagnete der LHP-Serie sind unsere Stärksten. Deshalb werden sie überall dort eingesetzt, wo große Kräfte, kurze Schaltzeiten und ein hoher Wirkungsgrad bei kleinem Bauraum gefordert sind. Die hohe Leistungsdichte erreichen die Elektromagnete dank ein überlegenes Magnetdesign, das durch das optimale Kupfer-Eisenverhältnis und die präzisen Konussteuerung besticht. Im Vergleich zu beispielsweise runden Magneten können die Magnete der LHP-Seriesehr kompakt bauen, so dass sie die erste Wahl bei zahlreichen Anwendungen darstellen. Neben der hohen Kraft garantieren die Hubmagnete außerdem eine einfache Montage, ein dynamisches Schalten sowie eine hohe Lebensdauer. Der Einsatzbereich der Elektromagnete der LHP-Serie reicht von Hochspannungs-Leistungsschaltern zu Eisenbahntürverriegelungen sowie allgemeinen Betätigungsfunktionen der Automatisierungs- und Medizintechnik.

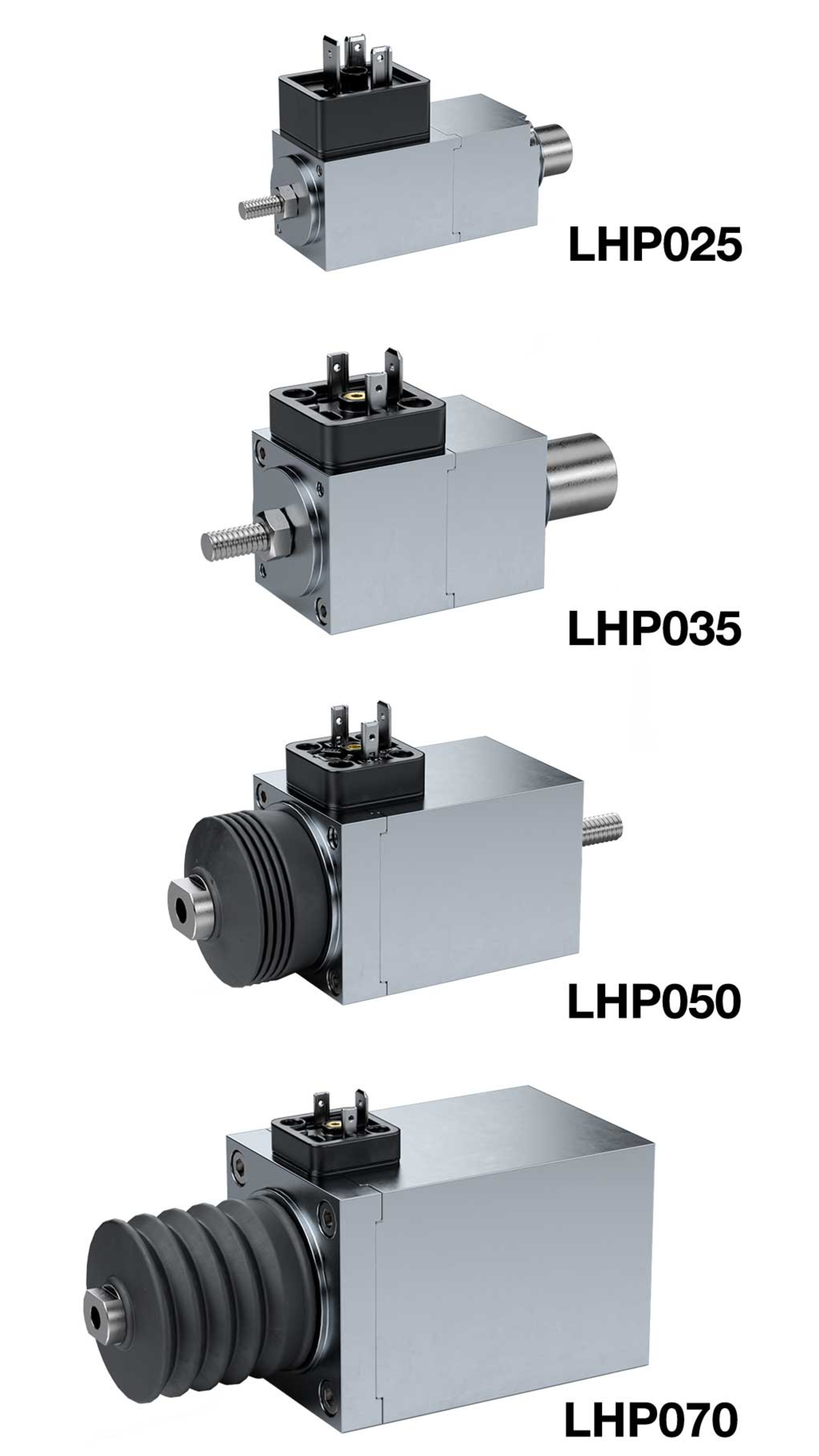

Die LHP-Baureihe gibt es jetzt ganz neu in vier Größen. Durch den modularen Aufbau der LHP-Hochleistungsmagnete können bei gleichem Grundmagnet zahlreiche Konfigurationen konfiguriert werden. So können verschiedene Hübe, Leistungs- und Spannungsvarianten realisiert werden. Desweiteren können die Magnete mit einem gesteigerten IP-Schutz, unterschiedlicher Anschlusstechnik, optionale Rückstellfeder und weiteren Anbauteilen ausgestattet werden.
- Der LHP025 mit einem Kantenmaß von 25 mm Download Datenblatt LHP025
- Der LHP035 mit einem Kantenmaß von 35mm (Standardausführung) Download Datenblatt LHP035
- Der LHP050 mit einem Kantenmaß von 50 mm Download Datenblatt LHP050
- Der LHP070 mit einem Kantenmaß von 70 mm Download Datenblatt LHP070
Besonders kraftvoll dank Vierkant-Bauform
Die Kendrion Hochleistungshubmagnete überzeugen aufgrund ihrer Vierkant-Bauform mit einzigartiger Leistung und Widerstandsfähigkeit.
Das farblich dargestellte B-Feld zeigt die Stärke des magnetischen Flusses, der durch den Eisenkreis im Hochleistungshubmagneten hindurchtritt. Je wärmer die Farben dargestellt sind, desto höher ist die magnetische Flussdichte. Wird mit einer Spule eine hohe Durchflutung erzeugt, entsteht ein sehr starkes Magnetfeld, da der generierte magnetische Fluss nur wenig Eisenquerschnitt zur Verfügung hat. Die Hochleitungshubmagnete zeichnen sich durch die besonders hohe Leistungsdichte aus und lassen sich durch die Vierkant-Bauweise vielseitig bei geringem Bauraum montieren.
Technische Daten
| Größe | Wert |
|---|---|
| Elektrischer Anschluss | 230 V AC / 24 / 205 V DC |
| Einschaltdauer | 5 / 25 / 40 / 100 % |
| Hub | 5 - 20 mm |
| Kraft | 5 - 160 N |
| Anzugszeit | 60 - 200 ms |
| Abfallzeit | 40 - 100 ms |
| Thermische Klasse | F |
| Schutzart Gerät | IP40 / IP54 |
| Befestigung | Stirnseitig über Gewindebohrungen |
| Schutzart Anschluß | IP65 |
| Zubehör |
Steckverbinder mit oder ohne Gleichrichter Gabelkopf mit oder ohne ES Bolzen Faltenbalg Rückstellfeder |
