Permanentmagnetische Elektrohaftmagnete

Sicheres Halten auch bei Stromausfall

Permanent-Elektrohaftmagnete der Industrial Line von Kendrion bestehen aus einem Permanentmagneten welcher zusammen mit einer Erregerspule in ein Magnetgehäuse eingebaut ist. Der im unbestromten Zustand offene magnetische Kreis ermöglicht ein stromloses und sicheres Halten von magnetischen Werkstücken. Beim Einschalten der gleichspannungserregten Spule wird das permanentmagnetische Feld an der Haftfläche neutralisiert und das zu haltende Werkstück kann abgenommen werden. Diese Magnetsysteme sind sehr energieeffizient da nur zum Lösen der Werkstücke der Elektromagnet kurzzeitig bestromt wird. Sie werden vorzugsweise dort eingesetzt, wo lange Haltezeiten ohne Energieverbrauch bestehen und eine Last bei Stromausfall zuverlässig und sicher gehalten werden soll.

Kendrion bietet dabei folgende Standard-Ausführungen an:

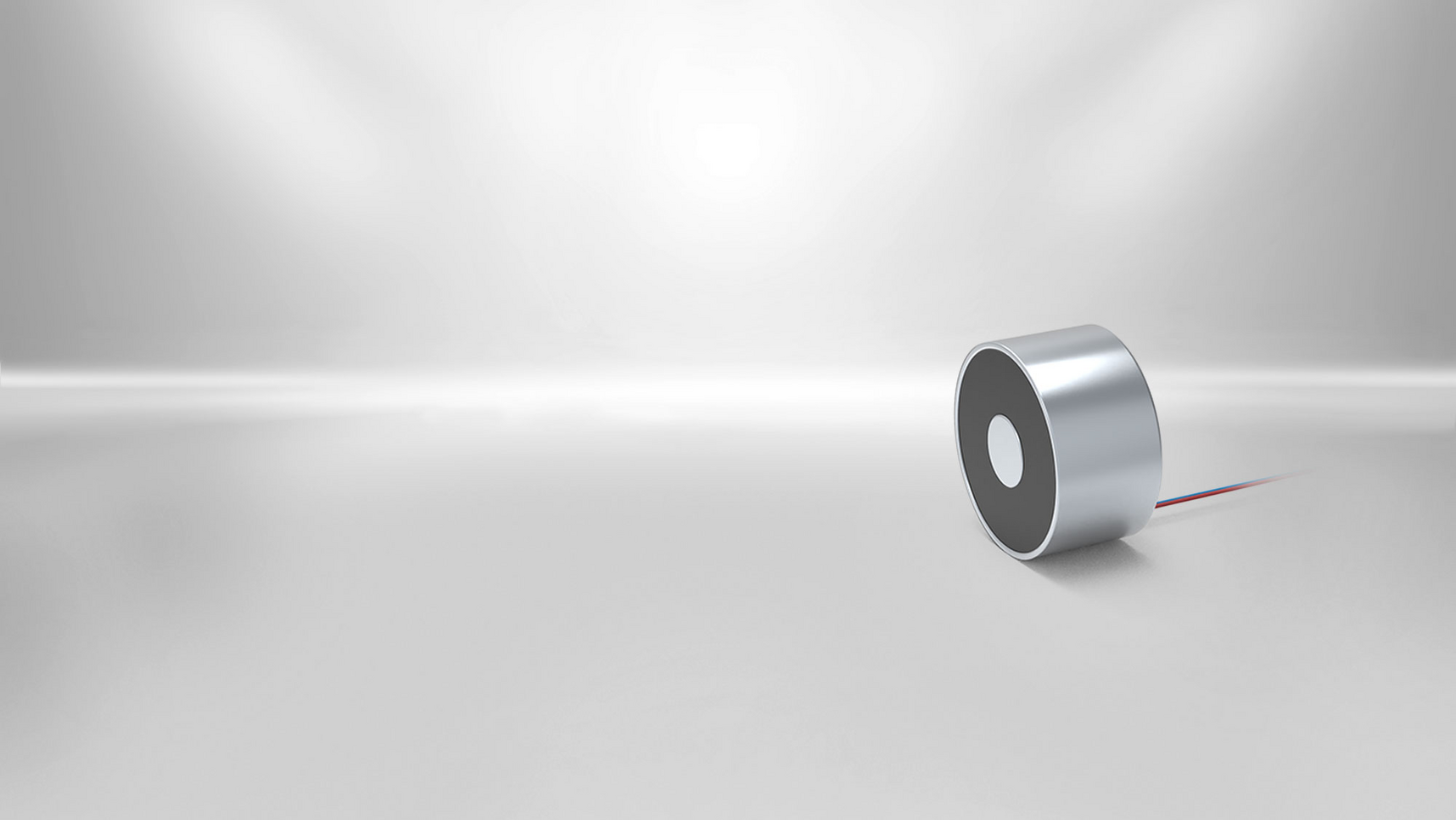

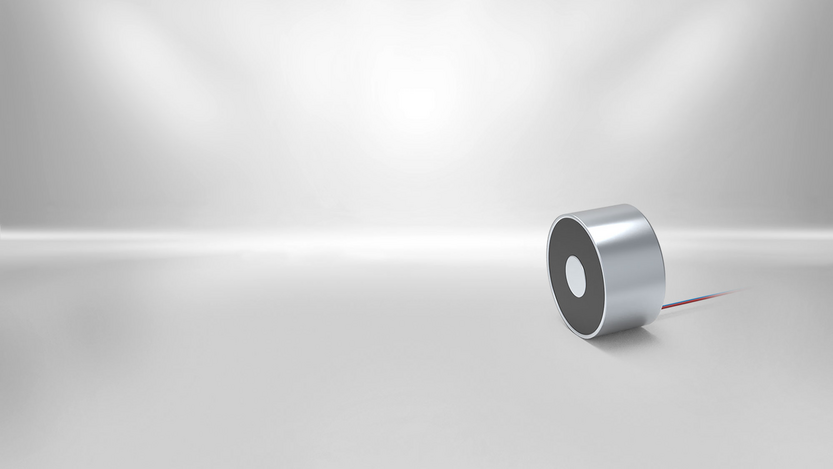

Baureihe 01 320: Permanent-Elektrohaftmagnet in runder Bauform von 20-150mm Durchmesser

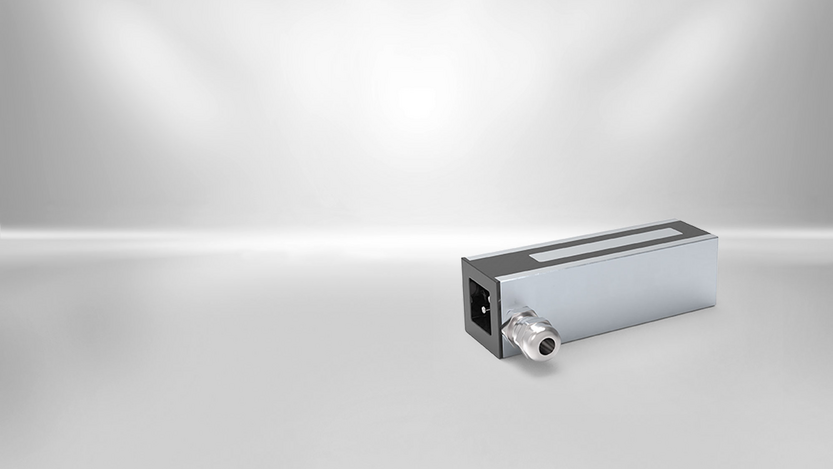

Baureihe 01 310: Permanent-Elektrohaftstäbe in rechteckiger Bauform in den Längen 150 und 200mm

Baureihe PEM: Permanent-Elektrohaftmagnete in runder Bauform von12-25mm Durchmesser. Als Befestigung steht hier eine rückseitige Gewindestange zur Verfügung.

Die maximal möglichen Haftkräfte entwickeln die Magnete bei direkter und kompletter Auflage der Ankerplatte. Die Haftkräfte reichen dabei von 8-3500 N.





Unser Standard-Portfolio

Die Vorteile auf einen Blick

  • Energieeinsparung durch stromloses Halten
  • Hohe Haftkraft
  • Kein Restmagnetfeld nach dem Neutralisieren

Technische Daten

Anschlussspannung Standard 24 V DC
Einschaltdauer 25 %
Bauformen Rund und stabförmig
Baugrößen rund Ø 12 - 150mm
Baugrößen stabförmig Länge 150, 200mm
Nennleistung 1 - 40 W
Kraft 8 - 3.500 N
Schutzart Gerät bis IP65
Schutzart Anschluß IP00

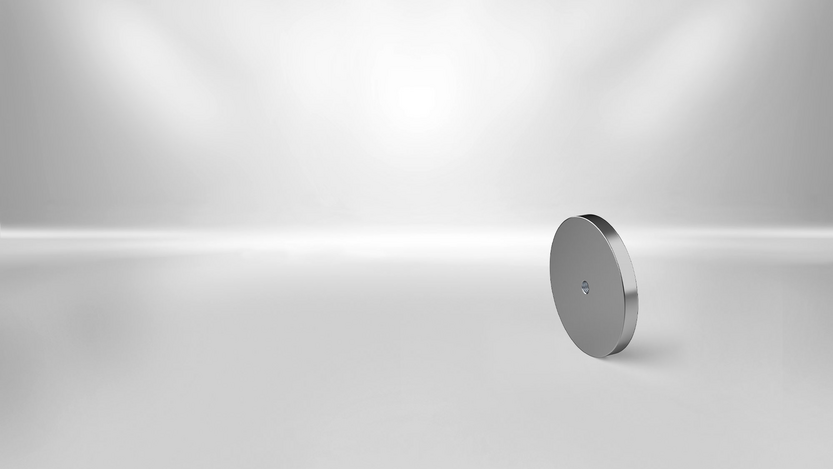

Zubehör Ankerplatte
Gleichrichter
Befestigungsart Rückseitige Gewindebohrung(en)
Rückseitige Gewindestange
Thermische Klasse E

Downloads

Broschüren und Flyer
Katalog | Haftmagnete der Industrial Line
pdf - 4 MB
Broschüren und Flyer
Technische Erläuterungen | Elektromagnete & Aktoren
pdf - 2 MB

Anwendungsfelder

image overlay
Kendrion Industrial Actuators & Controls

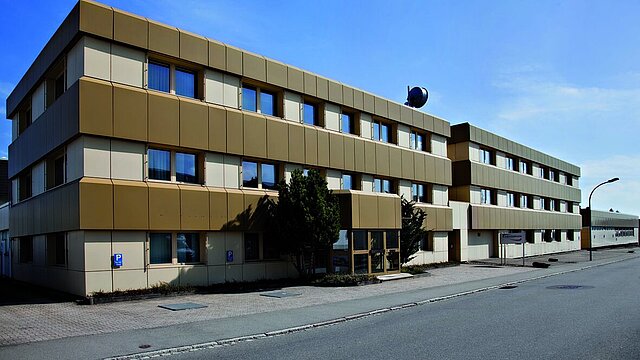

Vertriebsteam Donaueschingen
