Kompaktes Ansteuermodul für elektromagnetische Bremsen
![](/fileadmin/_processed_/5/6/csm_robotics-robot_arm_in_production_area_01459a1d5c.jpg)
Da der Trend zu kompakten Bauformen geht, sind heute in vielen Anwendungen elektrische Antriebe mit hoher Leistungsdichte gefragt. Gleichzeitig spielt aber auch die Integration elektronischer Baugruppen eine wesentliche Rolle, um die Antriebe intelligenter und effizienter zu machen. Der Temperaturhaushalt in der Applikation wird dadurch kritischer und Lösungen zur Wärmereduktion gewinnen an Bedeutung.

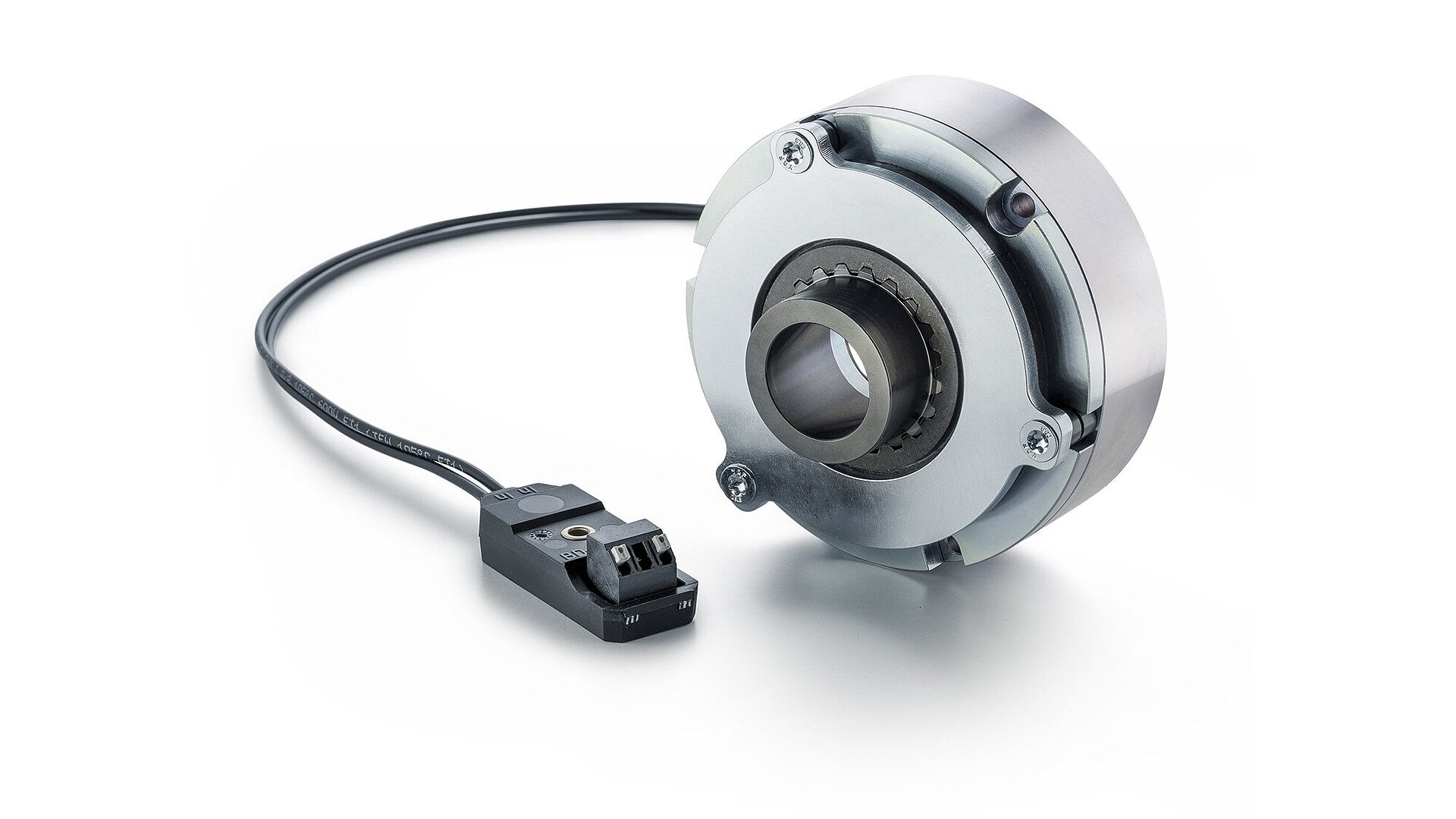

Kendrion hat auf diese Anforderungen reagiert und speziell dafür die Ansteuermodule der „Slim Collection“ entwickelt. Sie werden als PWM-Modul für Servomotoren oder als Gleichrichter für Asynchronmotoren angeboten und eignen sich für Bremsen bis ca. 225 W Halte- bzw. 450 W Schaltleistung. Zum schnellen und kraftvollen Einschalten kann zeitbegrenzt die volle Schaltspannung zur Verfügung gestellt werden, was die Öffnungszeit verkürzt. Danach schaltet die Elektronik microcontroller-gesteuert auf einen variablen Wert herunter, was zu einer Energieeinsparung von bis zu 75% und einer Wärmereduktion führt.

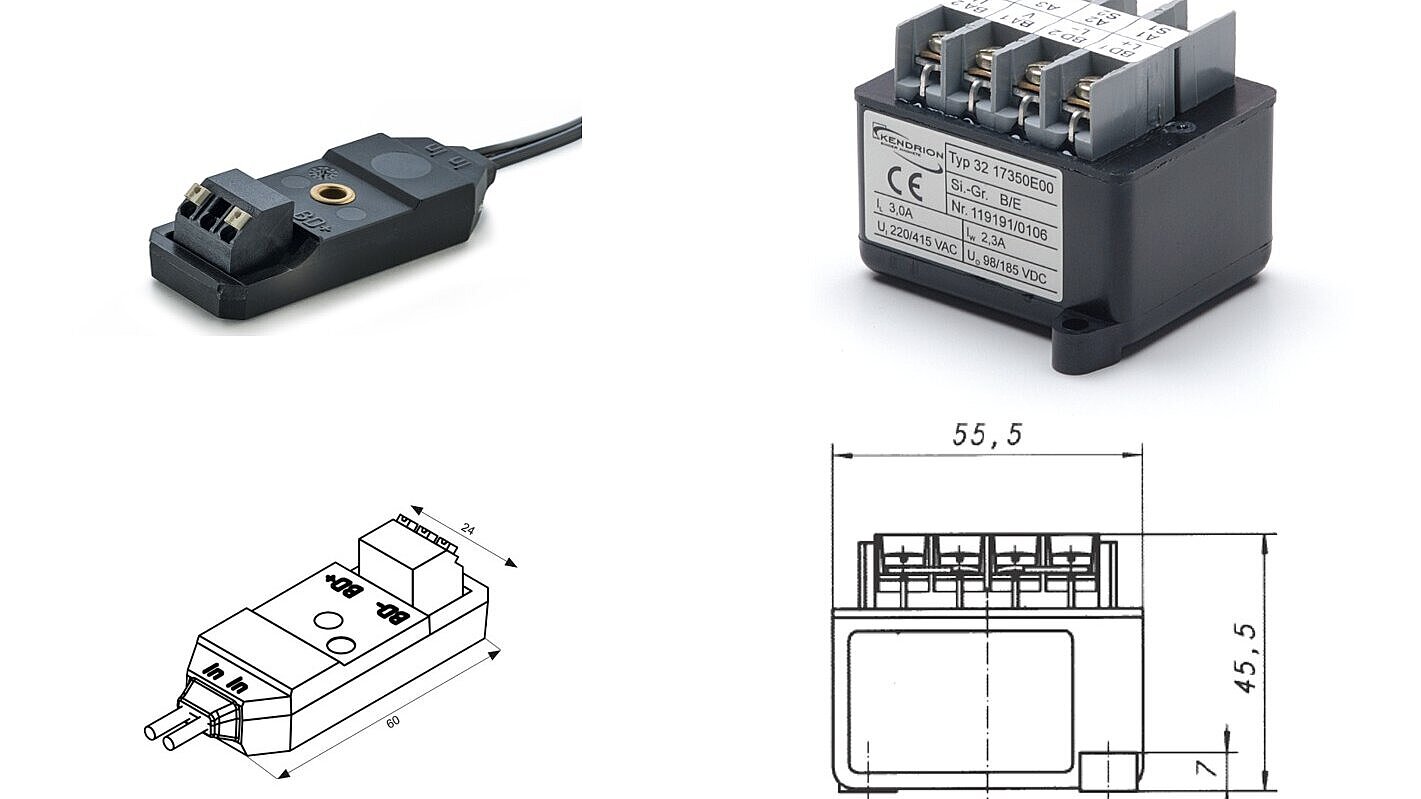

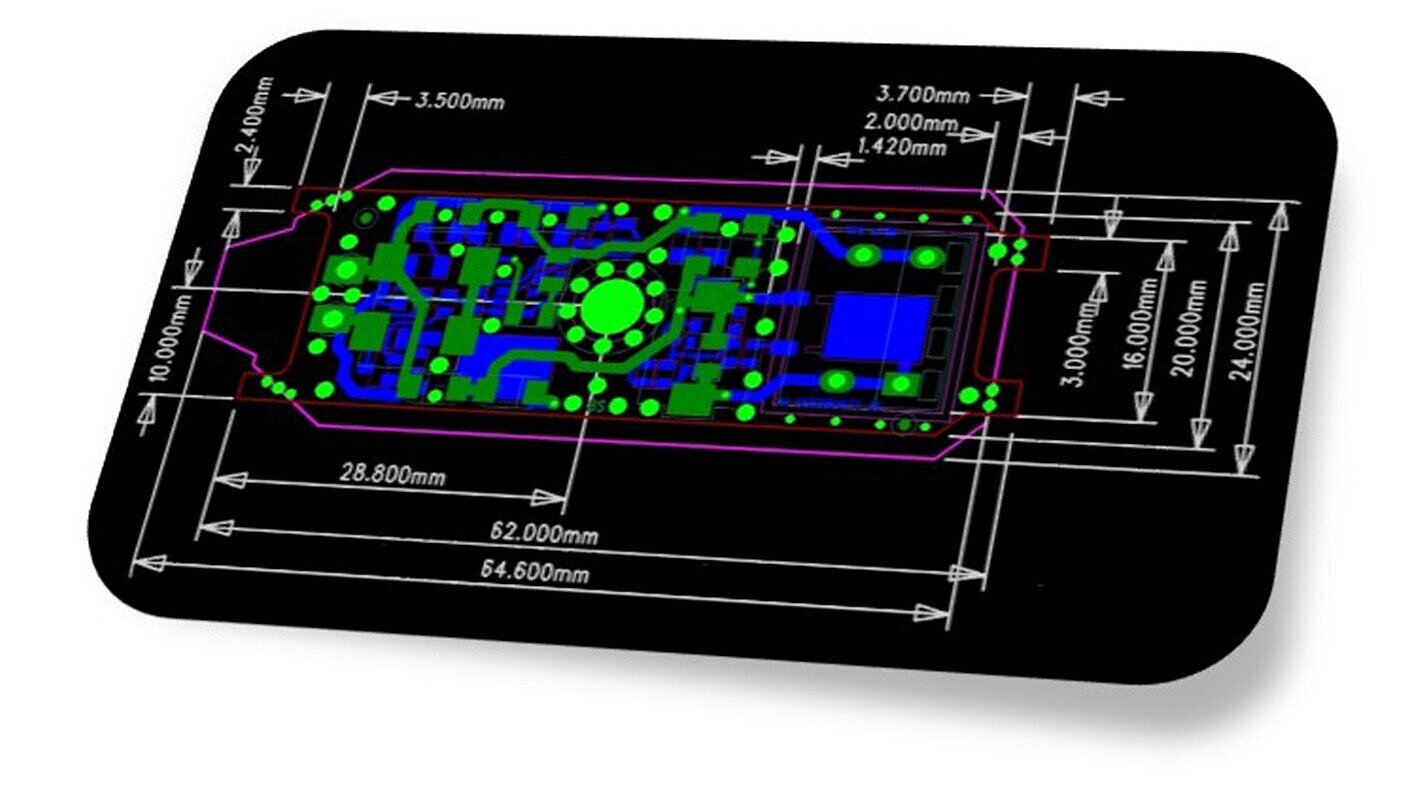

Durch den Einsatz hochintegrierter Elektronikbauteile beanspruchen die Module zudem deutlich weniger Platz als konventionelle Lösungen. Die komplette Elektronik ist auf einer kunststoffumspritzten Leiterplatte untergebracht und kann so antriebsnah oder im Klemmenkasten der Motoren mit nur einer zentralen Schraube befestigt werden. Darüber hinaus lassen sich durch ein optimiertes Fertigungsverfahren auch kleinere Stückzahlen zu geringen Kosten produzieren. Die Vorteile sind in wenigen Worten auf den Punkt gebracht: Kompakte Bauform, hohe Leistungsdichte, einfache Montage und günstiger Preis.
