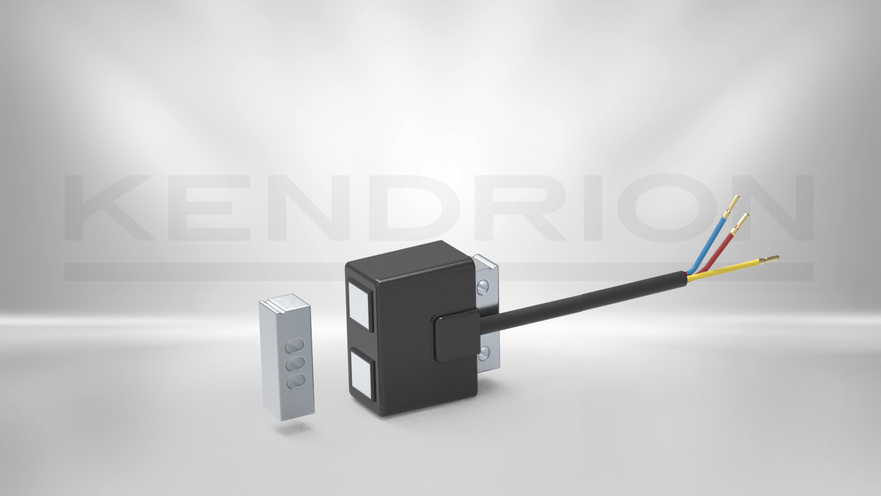

Schwingmagnet OAC005
OAC005.510841
Der robuste Schwingmagnet der Baureihe OAC besteht aus einem UI-Kern und zwei in Reihe geschalteten Erregerwicklungen. Eine stufenlose Regelbarkeit über Antriebsspannung und/oder Frequenz, hohe Leistungen und optimal minimierte Wirbelstromverluste zeichnen den Elektromagneten aus. Die Schwingungsrichtung wird durch die geometrische Anordnung der Federn erzielt. Die Nutzschwingweite entspricht der doppelten Amplitude der Schwingfrequenz des Gesamtsystems. OAC Schwingmagnete von Kendrion finden in Federmassensystemen Anwendung, um gerichtete, lineare Schwingungsbewegungen zu erzeugen.
Der Schwingmagnet ist in 16 verschiedenen Baugrößen mit universellen Befestigungsmöglichkeiten verfügbar und wird ohne Federmasse-System ausgeliefert.
Auf Anfrage ist die OAC-Baureihe auch mit einer Grundplatte zur Befestigung oder einer KTL-Beschichtung für einen erhöhten Korrosionsschutz erhältlich.
Technische Details
| Beschreibung | Wert |
|---|---|
| Nennspannung | 230 V |
| Scheinleistung | 100 VA |
| Nennluftspalt | 1.5 mm |
| Schwingfrequenz | 6000 |
| Länge | 31 mm |
| Breite | 60.5 mm |
| Höhe | 60 mm |
| Abmessungen | 31,60.5,60 |
| Thermische Klasse | Y 90 |
