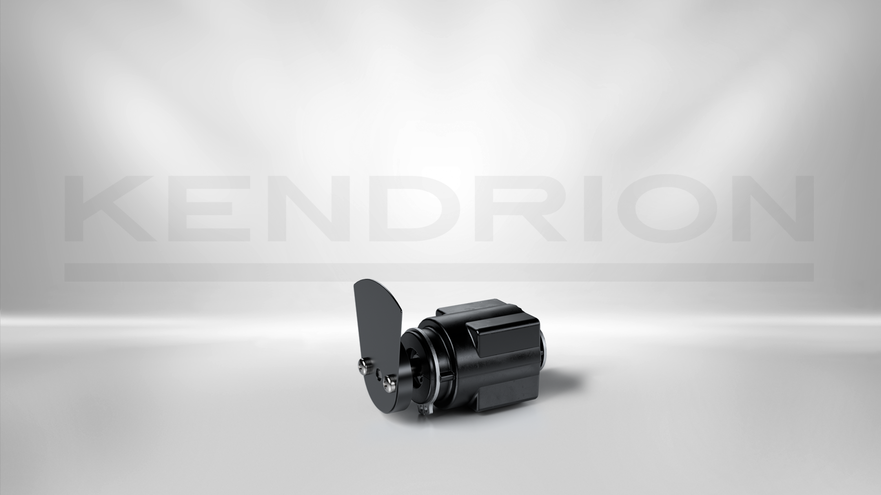

Bistabiler Optischer Shutter CDR
CDR 030 Shutter
Basierend auf dem bistabilen Drehmagneten CDR030 bietet Kendrion im Bereich der optischen Sicherheitstechnologie einen bistabilen Shutter an, der in beiden Endlagenpositionen ein stromloses Halten ermöglicht. Die Endlagen werden dabei durch die eingebauten Permanentmagneten gehalten. Damit ist das Design des CDR030 sehr energiesparend. Der Shutter zeichnet außerdem durch seine hohe Zuverlässigkeit und lange Lebensdauer von 20 Mio. Schaltzyklen aus. Zudem bietet der Shutter eine typische Schließzeit von 30ms.
Technische Details
| Beschreibung | Wert |
|---|---|
| Drehwinkel | 60° / 90° |
| Rückstellung | bistabil |
| Endlagenerkennung | Ja / optional |
| Gehäusetyp | rechteckig |
| Nennspannung | 12 und 24 V |
| Einschaltdauer | 15% ED % |
| Leistungsaufnahme | 30W/24V und 8W/12V W |
| Thermische Klasse | B (130 °C) |
| Anschluss | Litze 20 cm |
| Abmessungen | 30x30x57,7mm |
| Betriebstemperatur | -5° - 35°C |
| Schaltzeit | ≤ 20 ms |
| Schaltfrequenz | max. 30 Hz |
| Lebensdauer | 20 Mio Zyklen |
