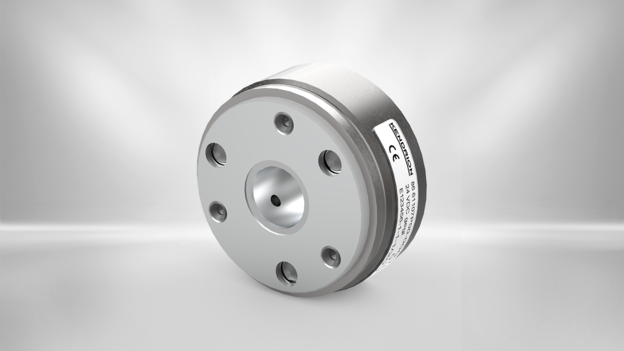

Permanentmagnetbremse - High Torque Line
86 61106K00-0003
![[Translate to German:] [Translate to German:]](/fileadmin/_processed_/d/7/csm_PF_high_torque_size08_shadow_aeeabd4f47.png)
Im Vergleich zur PM Line steht die Permanentmagnetbremse High Torque Line für ein höheres Drehmoment auf gleichem Bauraum und gleicher elektrischer Leistung. Durch eine innovative patentierte Anordnung der Pole und des Permanentmagneten wird der magnetische Fluss optimal geführt und erzeugt damit enorme Vorteile.
Features
- Höheres Drehmoment bei vergleichbarer Baugröße und Leistungsaufnahme
- Deutlich erweiterter Einsatztemperaturbereich in Bezug auf Betriebsspannung und Drehmoment von -15°C bis 120°C und optional bis zu -40°C möglich (CCV)
Technische Details
Beschreibung | Wert |
---|---|
Baugröße | 06 |
Drehmoment | 9 Nm |
Drehmomentdefinition | M4 (statisch) |
Betriebsart | Haltebremse |
Nennspannung | 24 V |
Nennleistung | 15 W |
Max. Schaltarbeit pro Notstopp | 300 J |
Anzahl Notstopps | 500 |
Gesamtarbeit bis Wartung | 150 kJ |
Temperaturbereich | -15°C...120°C |
Max. Drehzahl | 10000 min-1 |
Notstoppdrehzahl | 3000 min-1 |
Verdrehspiel | 0° |
Thermische Klasse | F |
IP-Schutzklasse | IP00 |
Ausführung Bremse | K00 |
Ausführung Anker | 300 |
Ausführung Mitnemer | - |
Handlüftung | - |
Ausführung Gegenreibfläche | - |
PWM Ansteuerung | möglich |
Außendurchmesser | 65 mm |
Innendurchmesser | 23 mm |
Baulänge | 34.5 mm |
Nabendurchmesser | 18 mm |
Passfedernut | - |
Anschraublochkreis frontseitig | 48 mm |
