Flachgreifer
Permanent-magnetische Flachgreifer für zuverlässiges Halten und Greifen
Permanent-magnetische Flachgreifer von Kendrion sind in verschiedenen Größen, Materialien und Ausführungen verfügbar. Sie werden aus Hartferrit, NdFeB oder SmCo, sowie mit Edelstahl- oder verzinktem Gehäuse hergestellt. Vielfältige Bauformen wie Gewindebuchsen, Gewindezapfen und verschiedene Bohrungen sind möglich. Aufgrund ihres Aufbaus verfügen die Flachgreifer über nur eine Haftfläche. Von anderen Flächen des Magnetkörpers geht keine Kraftwirkung aus. Die Permanentmagnete sind alterungsfrei und haben eine hohe Haftkraft.
Auf Anfrage können spezielle Ausführungen für verschiedene Anforderungen realisiert werden.
Sollten durch Langzeittemperatur, thermische Wechselbeanspruchungen oder durch chemische Beanspruchung Funktionsstörungen befürchtet werden, bitten wir um vorherige Rücksprache.
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Ausführung
aufsteigend
absteigend
|
Material
aufsteigend
absteigend
|
Kraft (N)
aufsteigend
absteigend
|
Durchmesser (mm)
aufsteigend
absteigend
|
Höhe (mm)
aufsteigend
absteigend
|
Gewicht (g)
aufsteigend
absteigend
|
Temperatur (°C)
aufsteigend
absteigend
|
Gehäuse
aufsteigend
absteigend
|
Gesamthöhe (mm)
aufsteigend
absteigend
|
Durchmesser Gewindebuchse (mm)
aufsteigend
absteigend
|
Schraube
aufsteigend
absteigend
|
Durchmesser Bohrung (mm)
aufsteigend
absteigend
|
Durchmesser Senkung (mm)
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

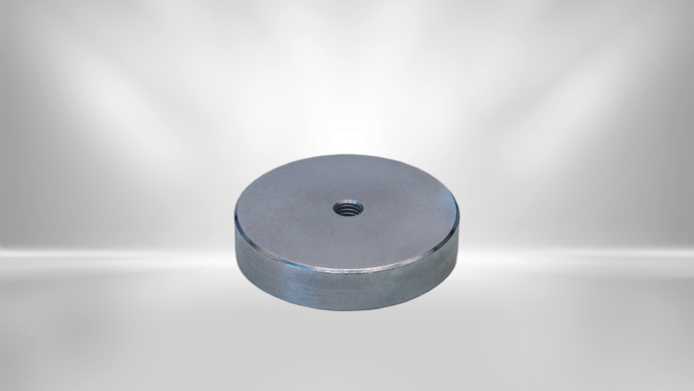

Permanent-Flachgreifer NdFeB
|
550 4048 32 | Mit Innengewinde | NdFeB | 330 | 32 | 8 | 40 | 80 | verzinkt | - | - | M5 | 5.5 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4048 42 | Mit Innengewinde | NdFeB | 500 | 40 | 8 | 74 | 80 | verzinkt | - | - | M5 | 10.5 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 404848 | Mit Innengewinde | NdFeB | 800 | 50 | 10 | 140 | 80 | verzinkt | - | - | M8 | 9.5 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4048 60 | Mit Innengewinde | NdFeB | 1100 | 63 | 14 | 315 | 80 | verzinkt | - | - | M10 | 11.7 | - | zum Produkt |
|
|
Permanent-Flachgreifer NdFeB
|
550 4048 75 | Mit Innengewinde | NdFeB | 1750 | 75 | 15 | 479 | 80 | verzinkt | - | - | M10 | 13 | - | zum Produkt |
|

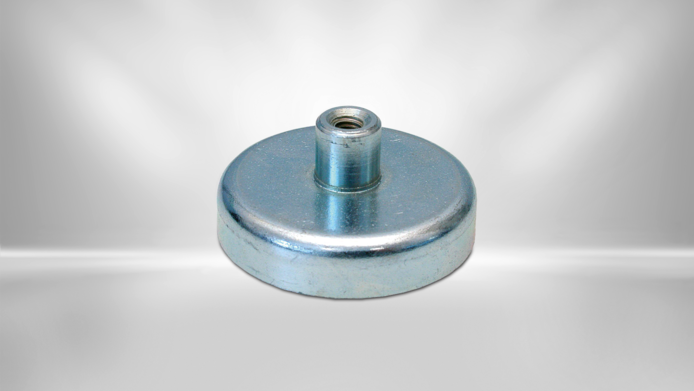

Permanent-Flachgreifer SmCo
|
550 4049 06 | Mit Gewindebuchse | SmCo | 5 | 6 | 4.5 | 2 | 200 | verzinkt | 11.5 | 6 | M3 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4049 08 | Mit Gewindebuchse | SmCo | 11 | 8 | 4.5 | 3 | 200 | verzinkt | 11.5 | 6 | M3 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4049 10 | Mit Gewindebuchse | SmCo | 20 | 10 | 4.5 | 4 | 200 | verzinkt | 11.5 | 6 | M3 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4049 13 | Mit Gewindebuchse | SmCo | 40 | 13 | 4.5 | 6 | 200 | verzinkt | 11.5 | 6 | M3 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4049 16 | Mit Gewindebuchse | SmCo | 60 | 16 | 4.5 | 7 | 200 | verzinkt | 11.5 | 6 | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4049 20 | Mit Gewindebuchse | SmCo | 90 | 20 | 6 | 16 | 200 | verzinkt | 13 | 8 | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4049 25 | Mit Gewindebuchse | SmCo | 150 | 25 | 7 | 28 | 200 | verzinkt | 14 | 8 | M4 | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4049 32 | Mit Gewindebuchse | SmCo | 220 | 32 | 7 | 47 | 200 | verzinkt | 15, 5 | 10 | M5 | - | - | zum Produkt |
|
Permanent-Flachgreifer SmCo
|
550 4050 06 | ohne Gewinde | SmCo | 5 | 6 | 4.5 | 1 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4050 08 | ohne Gewinde | SmCo | 11 | 8 | 4.5 | 2 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4050 10 | ohne Gewinde | SmCo | 20 | 10 | 4.5 | 3 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4050 13 | ohne Gewinde | SmCo | 40 | 13 | 4.5 | 4 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4050 16 | ohne Gewinde | SmCo | 60 | 16 | 4.5 | 7 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4050 20 | ohne Gewinde | SmCo | 90 | 20 | 6 | 14 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4050 25 | ohne Gewinde | SmCo | 150 | 25 | 7 | 26 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer SmCo
|
550 4050 32 | ohne Gewinde | SmCo | 220 | 32 | 7 | 42 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
